Counter-Flow Evaporative Condensor

Den motströms evaporativa kondensatorn vatten och luft som kylmedel för att utbyta värme med högtemperaturköldmediegas inuti slingrören, vilket kondenserar gasen till vätska. Kylvattnet fördelas genom spraymunstycken på spolarnas yttre yta medan axialfläktar drar omgivande luft uppåt genom enheten. De motsatta vatten- och luftströmmarna skapar en mycket effektiv avdunstningskylning: en del av vattnet förångas och absorberar stora mängder värme som sedan förs ut i atmosfären. Drifteliminatorer fångar medbringade vattendroppar och återför dem till bassängen för återcirkulation. En flottörventil fyller automatiskt på vatten som förlorats genom avdunstning.

Vilka funktioner har denna maskin?

Jämfört med konventionella luftkylda eller vattenkylda kondensorer erbjuder LynxB motströms evaporativ kondensor:

•Ungefär 50 % lägre energiförbrukning jämfört med luftkylda eller vattenkylda ekvivalenter

• Den cirkulerande vattenvolymen är bara 1/8 av volymen för ett skal-och-rör + kyltornssystem

•Motflödeskonfiguration maximerar värmeväxlingseffektiviteten vid höga omgivningstemperaturer

•Brett kapacitetsområde från 450 kW till 3 250 kW — skalbar till stora industriella belastningar

•Kompakt yta och låg profil förenklar installationen och minskar anläggningskostnaderna

•Förmonterad före leverans för att minimera arbets- och idrifttagningstiden på plats

•Lång livslängd med minimalt underhållsbehov och låg livscykelkostnad

Tillämpningsomfång

LynxB-serien är designad för storskalig industriell kylning och processkylning där hög termisk effektivitet och tillförlitlighet är avgörande. Typiska tillämpningar inkluderar:

•Stor kylförvaring och livsmedelsförädlingsanläggningar

•Kemiska, petrokemiska och farmaceutiska anläggningar

•Industriell luftkonditionering och processkylningssystem

• Ammoniak och Freon kylsystem

•Fjärrkyla och termisk hantering av datacenter

•Alla tillämpningar som ersätter konventionella skal-och-rörkondensorer med kyltorn

Komponentspecifikationer

Varje LynxB-serie Counter-Flow Evaporative Condensor innehåller följande noggrant designade komponenter:

Tekniska specifikationer

Alla modeller är fabrikstestade och levereras förmonterade. Fläkteffektvärden visas som start/kör (kW) där tillämpligt. Specifikationerna mäts under standardförhållanden.

Varför välja Lynxcool?

Egen tillverkningsanläggning — Egen produktion säkerställer konsekvent kvalitetskontroll och konkurrenskraftiga ledtider.

Modulär design — Standardiserade moduler förenklar reservdelshantering och framtida kapacitetsutbyggnad.

Premium korrosionsskydd — Varmförzinkade spolar, aluminium-zink-hölje, zinkrik kantfärg och GRP-avdriftsavdrivare ger lång livslängd med minimalt underhåll.

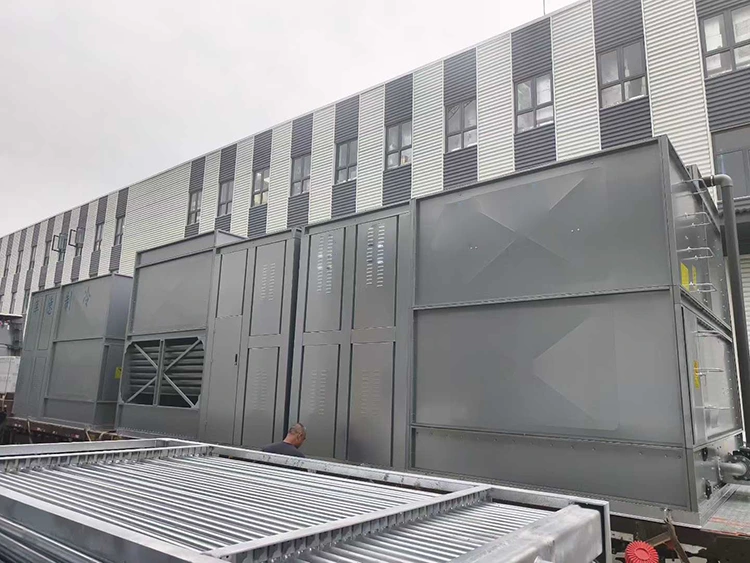

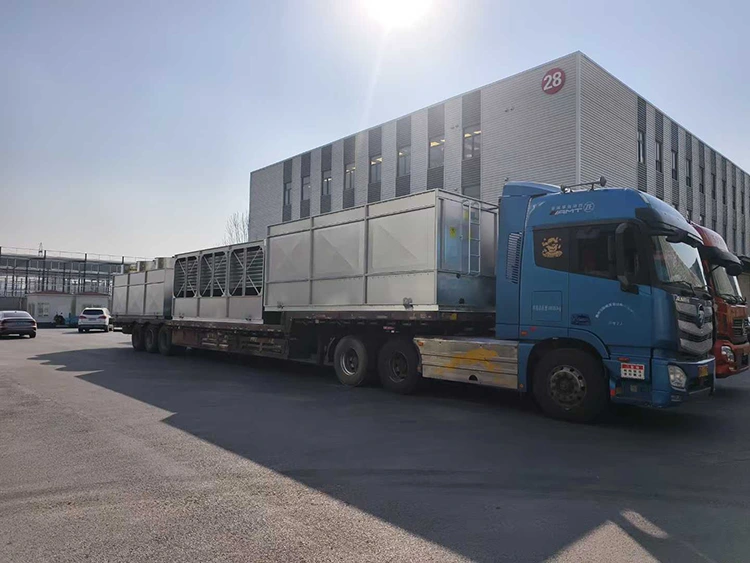

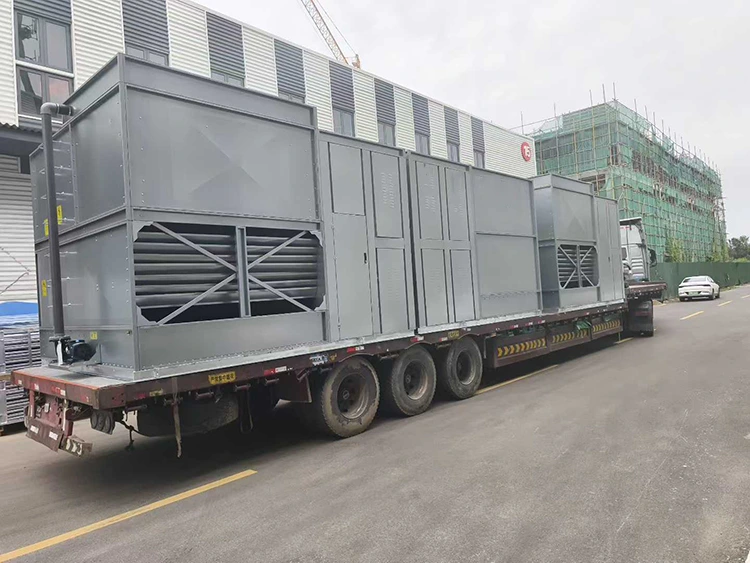

Förmonterad leverans — Enheter levereras färdigmonterade, vilket avsevärt minskar arbetskostnaderna på plats och idrifttagningstiden.

FAQ

F1: Vad är en motströms evaporativ kondensor?

S: Luften rör sig uppåt medan vatten sprutar nedåt, vilket maximerar temperaturskillnaden för högre effektivitet. Medströmsmodeller (nedåtgående) har luft och vatten som rör sig i samma riktning, vilket ger lägre effektivitet. LynxB använder motflöde för överlägsen prestanda, speciellt i varma klimat.

F2: Vilka köldmedier är kompatibla?

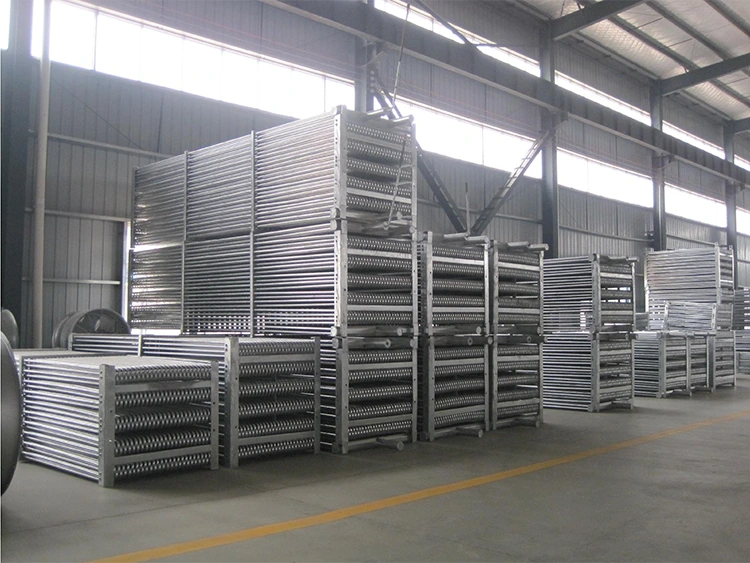

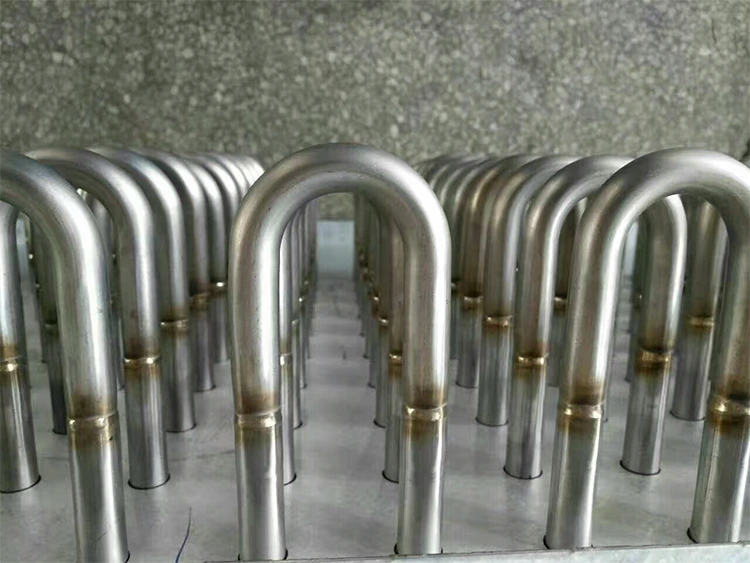

A: Ammoniak (R-717) och vanliga HFC/HCFC (R-22, R-134a, R-404A, R-507). Spolar är högfrekvenssvetsade kolstål, varmförzinkade, lämpliga för ammoniak. Ange köldmedium vid beställning.

F3: Hur mycket vatten och el förbrukar den?

S: Använder ~1/8 av vattnet i ett konventionellt skal-och-rör + kyltornssystem och ~50% mindre el än motsvarande luftkylda kondensorer. Vattenförbrukningen anges i varje modells tekniska tabell.

F4: Vad är standardintervallet för driftstemperatur?

A: Omgivande torr-bulb -10 °C till +43 °C, våt-bulb upp till 28 °C. Vid extrema förhållanden, kontakta Lynxcool för bedömning och vinterförvaring.

F5: Vilka anti-korrosionsåtgärder är inbyggda i enheten?

● Spolar: trycktestade och varmförzinkade

● Hölje: 2 mm Al-Zn stål, skurna kanter tätade

● Vattenledningar: PVC

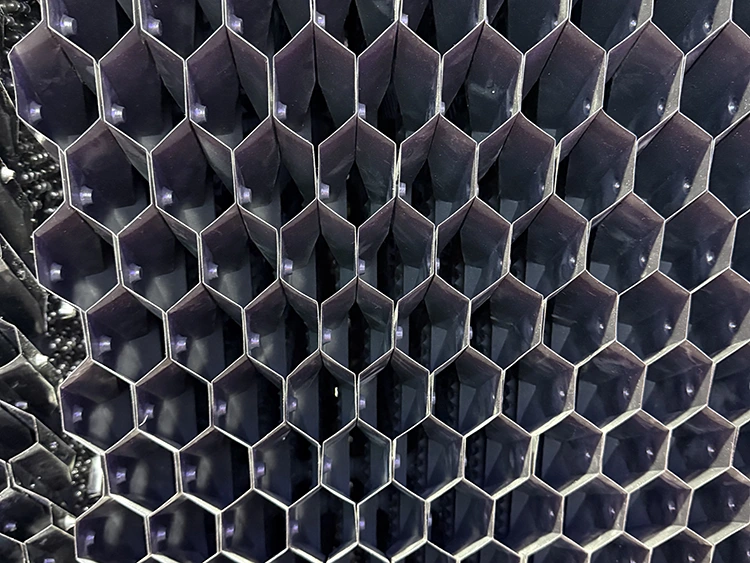

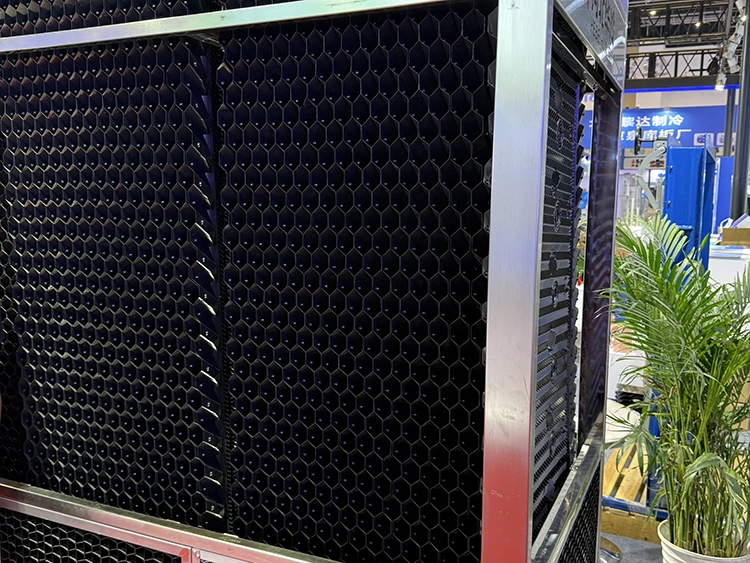

● Drifteliminatorer: GRP

● Valfritt SS-fat (304/316L) för aggressivt vatten

● Polyuretanfogmassa i alla leder

F6: Hur underhålls enheten och hur ofta krävs service?

Minimalt rutinunderhåll. Sidopaneler tillåter inspektion av remmar, pump och vattensystem utan avstängning. Årliga arbetsuppgifter: remspänning, rengöring av tvättställ/fyllning, kontroll av munstycke och eliminator, kontroll av elektronisk vågspärr.

F7: Vilken vattenbehandling krävs?

Bibehåll pH 7–8,5, biociddosering och avblåsning. Som tillval finns elektronisk vågspärr. Hårt vatten kan kräva avhärdning uppströms.

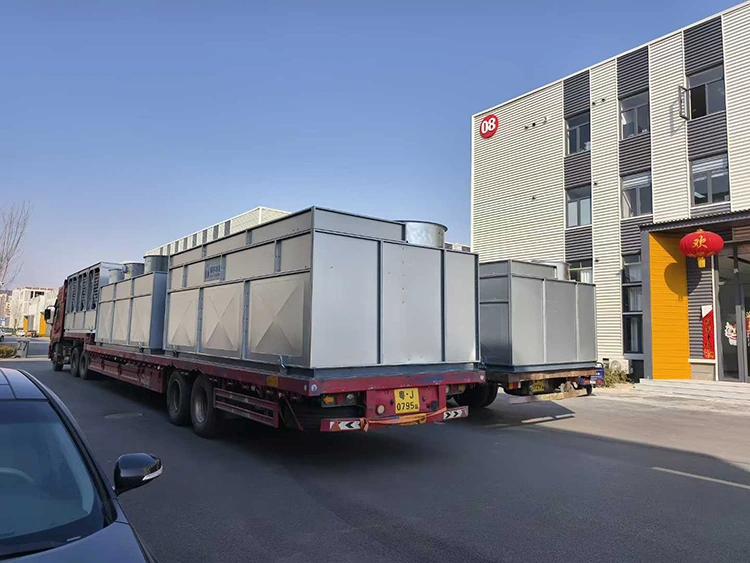

F8: Hur levereras och installeras enheten på plats?

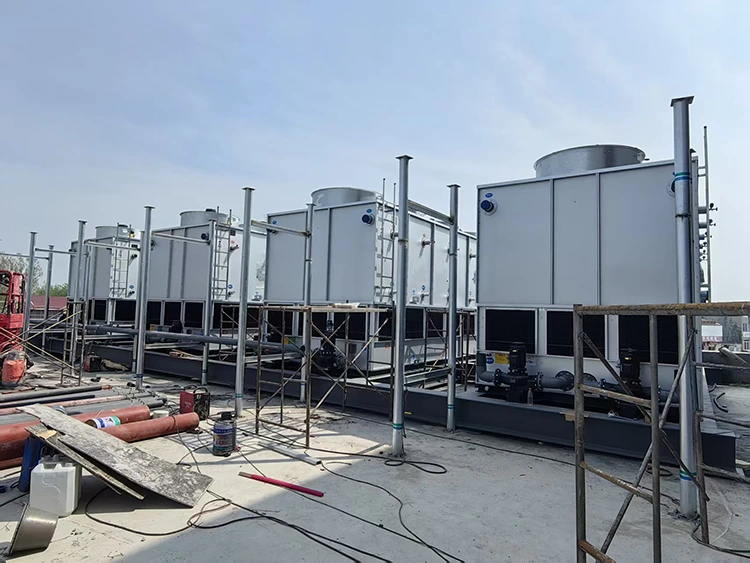

Enheter färdigmonterade och testade. På plats: placera på dynan, anslut köldmedium, vatten och elektricitet. Stora modeller kan kräva kran — kolla med Lynxcool.

F9: Kan kapaciteten anpassas eller kan flera enheter drivas parallellt?

Ja. Standard: 450–3 250 kW per enhet. Flera enheter kan köras på en gemensam header för högre kapacitet. Anpassad storlek tillgänglig – ge värmebelastning, våtbulb och kondenseringstemperatur.

F10: Vilken garanti och eftermarknadssupport ger Lynxcool?

Standard 18 månaders garanti från driftsättning eller 24 månader från leverans (beroende på vilket först), som täcker tillverkningsfel. Slitdelar exkluderas. Lynxcool tillhandahåller servicepartners, reservdelar och utökad support som tillval.
