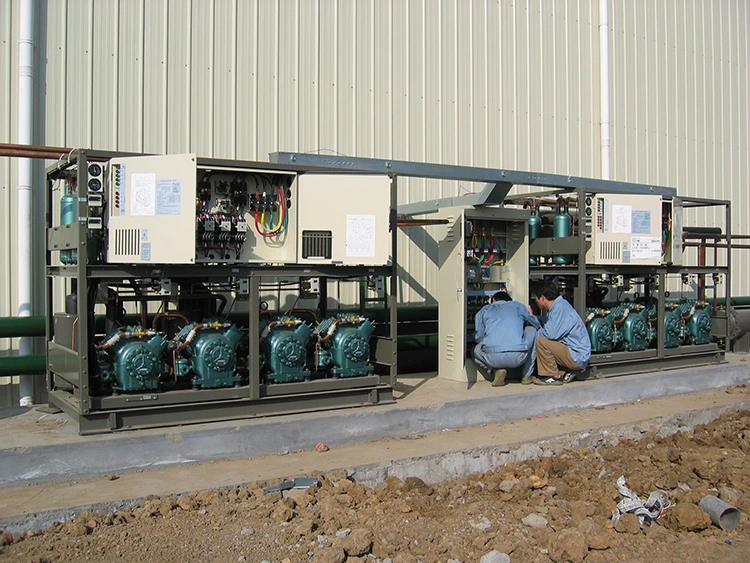

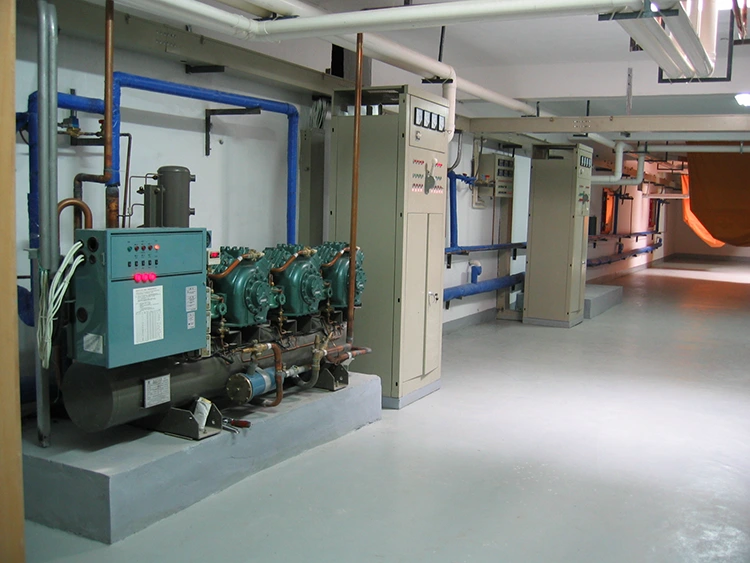

Semi-hermetisk enstegs kolvkylskompressorenhet

Varje semi-hermetisk enstegs kolvkylskompressorenhet är tillverkad i Kina och uppfyller de högsta internationella kvalitetsstandarderna. Den integrerar kompressorn, högeffektiv oljeseparator, mottagare och torktumlare, filtertork, magnetventiler, säkerhetsreglage och en komplett PLC-kontrollpanel på en fabriksmonterad och funktionstestad underrede. Denna design undviker monteringsfel på plats och minskar avsevärt idrifttagningstiden på plats.

Den semi-hermetiska konstruktionen omsluter motorn i köldmediekretsen, vilket eliminerar axeltätningen - den vanligaste källan till köldmedieläckage i kolvkompressorer av öppen typ. Resultatet är ett renare, mer hållbart system som kräver färre serviceingrepp under sin livslängd. Varje kompressormotor kyls direkt av suggas, vilket tar bort behovet av externa kylfläktar och minskar den extra energiförbrukningen.

Lynxcools kolvkompressorenheter tillverkas i Kina och exporteras till över 40 länder, kända för sin hållbarhet, enkla underhåll och konkurrenskraftiga totala ägandekostnader. Standardköldmedier: R134a, R404A, R507A, R22 (modifierad från äldre modeller), R448A och R449A.

Nyckelfunktioner

•Halvhermetisk tätad motor — axeltätningsfri design; motor kyld med suggas; betydligt lägre köldmedieläckage jämfört med kolvkompressorer av öppen typ.

•Enstegskompression — enkel, robust kolv-cylindermekanism; bevisad tillförlitlighet i kontinuerlig drift under årtionden av fältservice.

•Brett driftområde — förångningstemperaturer från +10 °C till −40 °C; kondenseringstemperaturer upp till +55 °C; lämplig för medel- och lågtemperaturapplikationer.

• Styrning av cylinderavlastningskapacitet — 25 %, 50 %, 75 % och 100 % kapacitetssteg via solenoidstyrda cylinderavlastare; minskar startströmmen och anpassar sig till varierande belastning.

•Fabriksslippaket — kompressor, oljeavskiljare, mottagare, filtertork, kontroller och instrumentering fabriksmonterade och körtestad som en enda enhet innan de lämnar vår produktionsanläggning i Kina.

•Bred köldmediekompatibilitet — stöder HFC, HFO-blandningar och äldre HCFC-köldmedier; fältkonfigurerbar för olika köldmedieladdningar.

Tekniska parametrar

Varje semi-hermetisk enstegs kolvkylskompressorenhet är tillverkad och körtestad i Kina, med fabrikstestrapporter, CE-försäkran om överensstämmelse och GB/T-överensstämmelsecertifikat tillhandahålls som standarddokumentation med varje leverans.

Tillämpningsomfång

Supermarket & Food Retail  |  −5 °C till −25 °C

Fjärrstyrda kondenseringsenheter, montrar med flera däck, och ingångskyl- och fryssystem. Det kompakta utrymmet och låga ljudnivån hos enheter som produceras i Kina av Lynxcool gör dem väl lämpade för installation i eller i anslutning till butiksmiljöer. Cylinderavlastning minskar energiförbrukningen under lågtrafik.

Kylförvaring och lager  |  −18 °C till −35 °C

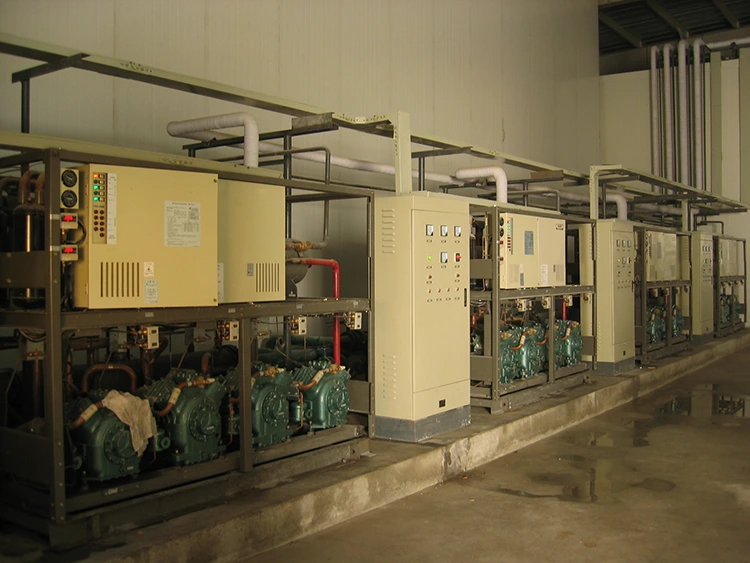

Medelstora och stora kylhus för frysta livsmedel, mejeriprodukter och färskvaror. Lynxcool fram- och återgående enheter tillverkade i Kina är designade för kontinuerlig drift dygnet runt. Flera enheter kan installeras i parallella rackkonfigurationer för att uppnå den totala kapaciteten som krävs med inbyggd redundans.

Matservice och gästfrihet  |  0 °C till −20 °C

Walk-in kylare, blast chillers, ismaskiner och centraliserad kökskylning för hotell, restauranger och cateringanläggningar. Den semi-hermetiska designen minimerar läckage av köldmedier i bebodda byggnader, vilket stöder överensstämmelse med F-Gas-regler och säkerhetskrav ASHRAE 15.

Lätt industriell processkylning  |  −10 °C till −40 °C

Kylning av industriella processer inklusive formsprutning av plast, tryckning, laserskärning och elektroplätering av badtemperaturkontroll. Tillverkade i Kina enligt internationella kvalitetsstandarder, är dessa enheter byggda för krävande industriella miljöer med kontinuerlig drift.

Transport- och kylfordon  |  −18 °C till −25 °C

Fristående kondenseringsenheter för kylbilar, släpvagnar och transportcontainrar där kompakt storlek, vibrationsbeständighet och tillförlitlig start över ett brett omgivningstemperaturområde krävs. Enheter finns tillgängliga i konfigurationer som är lämpliga för dieselmotordrift eller landdrift.

Kärntekniska funktioner

01 — Semi-hermetisk motorkapsling

Kompressormotorn är innesluten i köldmediekretsen och kyls direkt av den återkommande suggasen. Denna design eliminerar de mekaniska axeltätningarna som vanligtvis finns i öppna kolvkompressorer. Den semi-hermetiska enstegs kolvkylskompressorenheten har en genomsnittlig axeltätningsrelaterad läckagehastighet på nästan noll under sin livslängd, vilket hjälper till att minska kostnaderna för F-Gas efterlevnad för slutanvändare och minskar frekvensen av påfyllning av kylmedel.

02 — Flercylindrig fram- och återgående mekanism

Kolv-och-cylinderns fram- och återgående mekanism är en av de mest mekaniskt beprövade kompressorteknikerna som finns, med årtionden av fältdata över miljontals drifttimmar. Tillgänglig i 2-, 4-, 6- och 8-cylindriga konfigurationer, tolererar den fram- och återgående konstruktionen vätskeuppslamning bättre än skruvkompressorer, vilket gör den mer förlåtande i system där köldmedieflödet är en risk. Alla kompressorns inre delar tillverkas och monteras i Kina med snäva dimensionella toleranser och inspekteras mot GB/T 19409 innan de lämnar fabriken.

03 — Styrning av cylinderavlastningskapacitet

Solenoidmanövrerade cylinderavlastare gör att kapaciteten kan stegas mellan 25 %, 50 %, 75 % och 100 % av märkeffekt. Avlastning minskar också motorns startström, vilket möjliggör direktstart utan mjukstartare i många konfigurationer – vilket sänker elinstallationskostnaden. PLC:n hanterar avlastningssekvensen automatiskt baserat på sugtrycket, och upprätthåller en stabil förångningstemperatur över hela lastområdet. Denna funktion har varit standard på alla enheter som tillverkats i Kina av Lynxcool sedan vi grundades.

04 — Vevhusvärmare och vätskeskydd

En fabriksmonterad vevhusvärmare förhindrar köldmediemigration in i oljan under avstängda cykler, vilket säkerställer att rätt oljeviskositet är tillgänglig för smörjning vid uppstart. PLC:n tvingar fram en minsta uppvärmningstid för vevhuset innan kompressorn kan starta efter en långvarig avstängning. I kombination med sugackumulatorn som ingår som standard på lågtemperaturkonfigurationer, skyddar dessa åtgärder kompressorn mot vätskeuppslamning - den vanligaste orsaken till katastrofala kolvkompressorfel.

05 — Force-feed-smörjning med differenstrycksövervakning

En intern oljepump av kugghjulstyp levererar trycksatt olja till alla lagerytor från det ögonblick som vevaxeln börjar rotera. En oljetrycksdifferensbrytare är kopplad till säkerhetskretsen: om oljetrycket inte byggs upp inom 90 sekunder efter start, eller sjunker under börvärdet under drift, stängs kompressorn omedelbart av och ett larm utlöses. Detta skydd är standard på varje enhet som tillverkas i Kina av Lynxcool och kan inte förbigås av operatören.

06 — Fabriksslipmontering och testkörning före leverans

Varje komponent är fabriksmonterad på en epoxibelagd konstruktionsstålbasram, helt försedd med koppar eller stål, och kopplad till en plintremsa vid vår produktionsanläggning i Kina. Före leverans genomgår varje enhet ett fullständigt körtest: tryckläckagekontroll, elektrisk isolationstest, säkerhetsförregling och en minsta 4-timmars driftkörning vid nominella förhållanden med registrerat sugtryck, utloppstryck, oljetryck och motorström. Testcertifikat utfärdas för varje enhet som skickas från Kina.

Varför samarbeta med Lynxcool?

Beprövad tillverkningsarv

Lynxcool har designat och tillverkat kylutrustning i Kina i över 20 år. Våra semi-hermetiska fram- och återgående enheter är bland våra mest mogna produktlinjer, med en kontinuerlig produktionshistorik som har levererat mer än 2 000 enheter producerade i Kina till kunder över Asien-Stillahavsområdet, Mellanöstern, Europa och Amerika. Denna mängd fälterfarenhet informerar varje designförfining vi gör.

Dedikerad applikationsteknik

Vårt ingenjörsteam baserat i Kina stödjer kunder genom hela specifikationsprocessen: värmebelastningsgranskning, val av kompressor, val av köldmedium, elektrisk design och definition av styrstrategi. Vi producerar urvalsrapporter, utrustningsscheman och P&ID-ritningar som en del av standardbeställningsprocessen – inte som en betald tilläggstjänst.

ISO 9001 tillverkning och 100 % fabrikstestning

Vår produktionsanläggning i Kina arbetar enligt ISO 9001 kvalitetsledning. Varje kolvkompressorenhet tillverkad i Kina av Lynxcool är föremål för 100 % fabriksacceptanstestning före leverans. Ingen enhet lämnar vår anläggning utan ett godkänt testdokument. Detta åtagande eliminerar den vanligaste orsaken till driftsättningsförseningar: utrustningsdefekter som upptäcks på plats.

Globalt servicebara komponenter

Kärnkompressorer kommer från Bitzer, Embraco eller Dorin - varumärken med globala servicenätverk och reservdelstillgänglighet. Alla elektriska komponenter är från Siemens, Schneider eller Delta. Instrumentering från Danfoss eller Emerson. Eftersom dessa komponenter produceras och lagerförs globalt, kan kunder på alla marknader köpa reservdelar lokalt utan att vara beroende av Lynxcool som den enda försörjningskedjan – en betydande fördel jämfört med egenutvecklade komponentdesigner.

Konkurrenskraftiga priser från Kina med internationell kvalitet

Att vara tillverkad i Kina gör att Lynxcool kan erbjuda internationellt certifierad, applikationskonstruerad kylutrustning till ett pris som vanligtvis ligger 20–35 % under motsvarande europeiskt tillverkade alternativ. Våra produktionskostnader i Kina överförs direkt till kunderna – inte absorberas som marginal – eftersom vi konkurrerar på det totala värdet som levereras, inte enbart på varumärkets premium.

Certifieringar och efterlevnad

•ISO 9001 — Kvalitetsledningssystem, produktionsanläggning i Kina

•CE-märkning — europeisk överensstämmelse (maskindirektiv & PED 2014/68/EU)

•ASHRAE 15 — Säkerhetsstandard för kylsystem

•GB/T 19409 — Kinas nationella standard för kylkompressorer

•F-Gas Regulation Compliant — Stöder EU 517/2014 och efterföljande förordningar

•UL/ETL-alternativ — Tillgängligt för den nordamerikanska marknadens krav

Track Record

•2 000+ semi-hermetiska fram- och återgående enheter tillverkade i Kina och installerade globalt

•Exporteras till över 40 länder på 6 kontinenter

•98 % leverans i tid från vår produktionsanläggning i Kina

•Genomsnittlig MTBF som överstiger 50 000 drifttimmar i kommersiell kyldrift

•48-timmars reservdelsrespons på stora globala marknader

•Upp till 5 års utökad garanti tillgänglig

Vanliga frågor

F: Varför välja en kolvkompressor framför en skruvkompressor för min applikation?

S: Kolvkompressorer utmärker sig vid små till medelstora kapaciteter där skruvkompressorer är överdimensionerade och ineffektiva. De tolererar enstaka vätskeflöden bättre än skruvar, vilket gör dem mer förlåtande i mindre än perfekta systemdesigner. De är också enklare och billigare att serva på fältet, utan behov av specialverktyg eller egenutvecklad olja. För kapaciteter under 150 kW och förångningstemperaturer över -35 °C erbjuder kolvkompressorer vanligtvis den bästa kombinationen av första kostnad, tillförlitlighet och servicevänlighet.

F: Kan den semi-hermetiska enstegs kolvkylkompressorenheten lindas om eller repareras på fältet?

A: Ja. De bultade ändskydden på en semi-hermetisk kompressor tillåter fältåtkomst till motorlindningarna och lagren. Motorupprullning, lagerbyte, ventilplåtsservice och byte av vevstake kan alla utföras av en utbildad kylingenjör utan att lämna tillbaka enheten till fabriken. Detta är en betydande fördel jämfört med helt hermetiska kompressorer, som måste bytas ut som en komplett enhet när motorn går sönder.

F: Vilka köldmedier kan den här enheten använda och stöds R22?

S: Standardkonfigurationer stöder R134a, R404A, R507A, R448A och R449A. R22 äldre konfigurationer är tillgängliga specifikt för eftermonteringsprojekt där befintlig systeminfrastruktur måste bevaras. Kompressorns inre delar, ventilmaterial och oljetyp är alla anpassade till det specificerade köldmediet på vår fabrik i Kina innan leverans. Byte av köldmedier efter idrifttagning kräver en teknisk granskning – kontakta vårt team innan du gör några köldmediebyten.

F: Hur fungerar cylinderavlastning och sparar det energi?

S: Cylinderavlastare är solenoidmanövrerade anordningar som håller sugventilerna på utvalda cylindrar öppna under kompressionsslaget, vilket hindrar dessa cylindrar från att fungera. Vid 50 % avlastning, till exempel, är hälften av cylindrarna inaktiverade och kompressorn levererar ungefär hälften av den nominella kapaciteten samtidigt som den förbrukar ungefär 55–60 % fulllasteffekt – en meningsfull energibesparing under dellastförhållanden. PLC:n hanterar avlastningssekvensen automatiskt och växlar mellan kapacitetssteg baserat på sugtrycket.

F: Var tillverkas dessa enheter och vilken kvalitetssäkring finns på plats?

S: Varje enhet i denna produktlinje är designad och tillverkad i Kina vid vår ISO 9001-certifierade Lynxcool produktionsanläggning. Vi är stolta över vårt Made in China-arv och backar upp det med rigorös kvalitetssäkring: inkommande komponentinspektion, monteringskontroller i processen, 100 % fabriksprovning och fullständig dokumentation inklusive testcertifikat, CE-försäkran om överensstämmelse och GB/T-överensstämmelseposter som levereras med varje enhet som tillverkas i Kina.

F: Vad är den förväntade livslängden och vilket underhåll kräver enheten?

S: Under normal kommersiell kyldrift har en semi-hermetisk kolvkompressorenhet tillverkad i Kina av Lynxcool en förväntad livslängd på 15–25 år med lämpligt underhåll. Rekommenderade underhållsintervall: byte av olja och filter var 10 000:e drifttimme, inspektion av ventilplattan var 20 000:e timme, motorlindningsisoleringstest årligen. Full översyn vid 40 000–50 000 timmar beroende på driftsförhållanden. Vår servicedokumentation innehåller detaljerade underhållsscheman och rutiner.

F: Vad är ledtiden från beställning till leverans?

S: Standardkonfigurationer från vår produktionsanläggning i Kina: 6–10 veckor från orderbekräftelse till fabriksleverans. Anpassade konfigurationer eller icke-standardiserade spännings-/köldmediealternativ: 10–14 veckor. Installation på plats av den glidmonterade enheten tar 1–2 dagar. Driftsättning inklusive kylmedelsladdning, PLC-verifiering, säkerhetskontroller och operatörsutbildning kräver 1 dag för standardkonfigurationer med en Lynxcool-ingenjör på plats.

REDO ATT SPECIFICERA DITT SYSTEM?

Kontakta vårt ingenjörsteam för ett skräddarsytt förslag baserat på dina driftsförhållanden.

Stolt tillverkad i Kina och producerad i Kina · ISO 9001 · CE-certifierad
