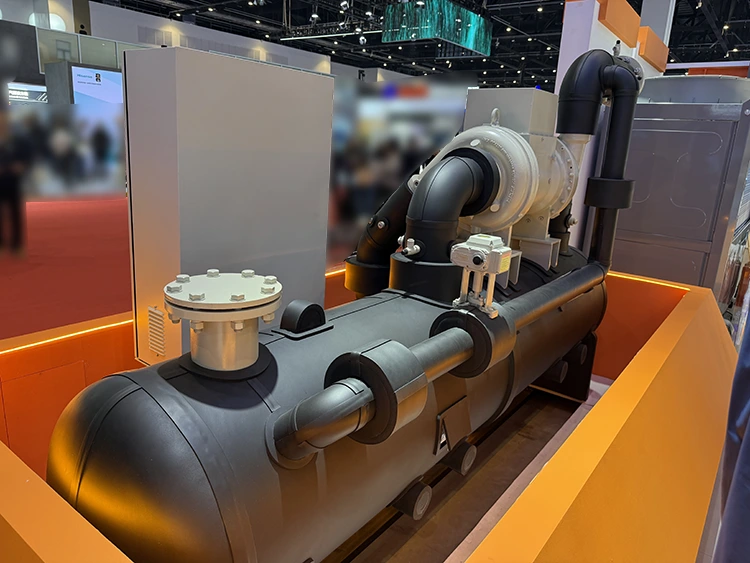

Luftbärande centrifugalkylare

Den luftbärande centrifugalkylaren har ett aerodynamiskt optimerat centrifugalhjul och en högfrekvent växelriktardrift, som uppnår en CEL (Combined Energy Efficiency Ratio) på 6,0 till 7,5 vid full belastning, med IPLV/NPLV-värden som typiskt överstiger 9,0 – prestanda som är ouppnåelig för återrullning, skruvning eller kylning av kompressorn eller likvärdig kylning. kapacitet.

Enhetens kontinuerliga kapacitet sträcker sig från 200 RT (700 kW) till 2 000 RT (7 032 kW), catering till fjärrkylaanläggningar, stora kommersiella HVAC-system, industriell processkylning, datacenterinfrastruktur och farmaceutiska renrumstillämpningar.

Tekniska parametrar

Tillämpningsomfång

Primära marknader

•Fjärrkylaanläggningar och kommunala kylvattennätverk (400 – 2 000 RT per enhet)

•Stora kommersiella VVS: köpcentra, flygplatser, kongresscenter, A-kontorstorn

•Infrastruktur för kylning av datacenter och serverrum som kräver hög drifttid och oljefri luftkvalitet

•Farmaceutisk, bioteknik och processkylning i renrum där oljeförorening är oacceptabel

• Industriell processkylning: precisionsbearbetning, livsmedels- och dryckesindustrin, kemi- och plastindustrin

• Hotell, sjukhus och universitetsområden som är inriktade på LEED eller motsvarande certifiering för grönt byggande

Val av köldmedium efter applikation

•HFO-1234ze(E) — GWP < 1; föredras för nya projekt i EU F-Gas och Kinas GB köldmediereglering

•HFC-134a — beprövad fälttillförlitlighet, lämplig för eftermonteringsprojekt som ersätter gamla centrifugalkylare

Kärntekniska funktioner

1. Active Air-Bearing Technology – Noll olja, noll friktion

Den luftlagrade centrifugalkylaren använder kompressorns egen komprimerade luft för att uppnå axelupphängning, vilket eliminerar behovet av sällsynta jordartsmetaller, elektromagnetiska spolar eller dedikerade strömförsörjningar för lagerstyrning. Luftkilen stabiliseras automatiskt med rotationshastighet, vilket säkerställer inneboende systemstabilitet, en enkel kontrollarkitektur och praktiskt taget noll fellägen.

2. Dual-loop energieffektivitetsoptimering

Systemet justerar samtidigt kompressorns variabla frekvenshastighet (10 %–100 %) och inloppets ledskovelvinkel för att uppnå optimal effektdrift under dellastförhållanden under hela året, vilket säkerställer höga IPLV/NPLV-värden och stabil drift även under låga belastningar, utan risk för överspänning eller bypass.

3. Oljefri kylkrets

Ingen smörjolja krävs, vilket eliminerar effektivitetsförluster orsakade av oljefilm som byggs upp i värmeväxlaren. Den övergripande värmeväxlingsprestandan förblir på fabriksstandard och kräver inget underhåll av oljeavskiljare, oljepumpar eller oljeretursystem.

4.High-Efficiency Shell-and-Tube Heat Exchanger

Förångaren och kondensorn använder förstärkta kopparrör, med korrosionsbeständiga titaninsatser på vattensidan och optimerade mikrofenor på köldmediesidan, vilket förbättrar kärnbildningskokningen och filmkondensationskoefficienterna. Underhållspanelen för tubbunten stöder mekanisk rengöring på plats, vilket eliminerar behovet av återvinning av kylmedel.

5.PLC intelligent kontroll

Registrerar driftsparametrar varje sekund, med inbyggd lagring av 12 månaders trenddata. Förutsägande diagnostik kan upptäcka abnormiteter såsom lagerluftgap, impellerskalning och värmeväxlarskalning i förväg. Den ansluter till BMS/DCIM via Modbus TCP/BACnet IP, och en valfri molngateway möjliggör fjärrövervakning och proaktiva tjänster.

6.Nästan tyst, låg vibration

Luftlager och variabel frekvenskontroll eliminerar friktion och kraftfrekvenspulsering. Ljudnivån vid 1 meter under full belastning är ≤80 dB(A), och vibrationer är nästan helt frånvarande från byggnadskonstruktionen, vilket eliminerar behovet av fjäderbelastade vibrationsisoleringsbaser.

Varför samarbeta med Lynxcool

Luftlager vs. magnetiskt lager vs. oljesmorda — ärlig jämförelse

Luftbärande centrifugalkylare uppnår oljefri drift genom elektromagnetisk levitation. De delar många effektivitetsfördelar med luftlagerkonstruktioner, men har högre lagerstyrningskomplexitet, risk för sällsynta jordartsmagneter i leveranskedjan och känslighet för störningar i kraftkvaliteten. Luftlagerkonstruktioner har inga permanentmagneter, ingen lagerströmförsörjning och ingen risk för magnetavmagnetisering - särskilt relevant i industriella miljöer med hög omgivning eller hög vibration.

Oljesmorda centrifugalkylare har lägre första kostnad men medför löpande kostnader: oljebyten, oljeavskiljare underhåll, oljevärmarens energiförbrukning året runt och progressiv värmeöverföringsförsämring från oljeförorening. Livscykelanalyser av total ägandekostnad (TCO) visar konsekvent att luft- eller magnetlager kylaggregat uppnår återbetalning inom 3 – 5 år mot oljesmorda ekvivalenter till kinesiska kommersiella elpriser.

Lynxcool Fördelar

•Fullkapacitetsområde 200 – 2 000 RT från en enda produktplattform — färre tekniska gränssnitt för anläggningar med flera enheter

• Design med dubbla köldmedier (HFO-1234ze eller HFC-134a) från lager — ingen specialbeställningsfördröjning för projekt med låg GWP

•Fabriksprestandatestning enligt AHRI 550/590 med kalibrerade instrument och bevittnat FAT tillgängligt

•LynxMind™ BMS/DCIM-integration förkonfigurerad — reducerar driftsättning på plats till timmar, inte dagar

•Mellanspänning (10 kV) ingångsalternativ eliminerar nedtrappningstransformator i stora fjärrkylaanläggningar

•Kinatillverkade prisfördelar: 20 – 35 % under motsvarande europeiska eller nordamerikanska märken vid jämförbara certifierade prestandanivåer

•800+ luftbärande centrifugalkylare installerade i Kina, Sydostasien och Mellanöstern

Vanliga frågor

F: Vad är skillnaden mellan luftbärande och magnetisk bärande teknologi?

S: Båda uppnår oljefri, friktionsfri kompressordrift. Magnetiska lager använder elektromagnetiska spolar och sällsynta jordartsmagneter för att sväva axeln, vilket kräver en dedikerad strömförsörjning för lagerkontroller och är känslig för strömstörningar. Air-bearing använder en tryckluftsfilm som genereras av kompressorn själv - inga magneter, inga spolar, ingen separat strömförsörjning - vilket resulterar i en enklare, mer robust arkitektur med lägre känslighet för strömkvalitetshändelser.

F: Hur fungerar den luftbärande centrifugalkylaren vid dellast?

S: LynxMind™ dual-loop VFD + IGV-kontrollen spårar min effektpunkt kontinuerligt. Vid 50 % belastning överskrider COP normalt fulllastvärdena med 20 – 40 %, och enheten upprätthåller stabil drift ner till 10 % utan överspänningsskyddsbypass. Publicerade IPLV/NPLV-klassificeringar på ≥ 9,0 återspeglar verklig viktad dellastprestanda, inte ett enpunktstest.

F: Krävs regelbundet oljeunderhåll fortfarande?

S: Inget oljeunderhåll alls. Kylkretsen innehåller noll smörjolja. Det finns inga oljeavskiljare, oljevärmare, oljepumpar, oljefilter eller oljebytesintervall. Rutinunderhåll består av årlig verifiering av lagerluftspalt (icke-invasiv, via LynxMind™-diagnostik), årlig kontroll av köldmedieläckage och periodisk borstning av kondensor/förångarrör – allt möjligt utan återvinning av kylmedel.

F: Vilket köldmedium ska vi specificera för ett nytt projekt?

S: HFO-1234ze(E) rekommenderas för nya installationer. Dess globala uppvärmningspotential (GWP) på < 1 framtidssäkrar systemet mot skärpta regler för F-gas i Kina och exportmarknader, och dess termodynamiska egenskaper passar väl ihop med centrifugalhjulets geometri för maximal effektivitet. HFC-134a förblir tillgänglig för eftermonteringsprojekt där befintliga rörledningar eller platslogistik gynnar det.

F: Vilka är kvalitetskraven för kylt vatten och kondensorvatten?

A: Kylt vatten: pH 7,0 – 9,0, hårdhet ≤ 300 ppm CaCO₃, klorid ≤ 200 ppm, totalt suspenderat material ≤ 50 ppm. Kondensorvatten: samma pH- och hårdhetsgränser; vi rekommenderar ett kemikaliedoseringssystem för öppna kyltorn. Detaljerade vattenkvalitetsspecifikationer och kemisk behandlingsvägledning tillhandahålls med varje enhet.

F: Vad är startströmmen och hur påverkar den byggnadens elektriska infrastruktur?

S: VFD-mjukstart begränsar inkopplingsströmmen till cirka 100 – 110 % av full belastningsström – i praktiken nollstöt jämfört med 300 – 600 % inrusning av startmotorer över linjen. Detta gör att flera enheter kan startas i sekvens utan att överdimensionera huvudfördelningskortet och eliminerar komplexiteten för koordinering av motor-startskydd som finns i konventionella konstruktioner.

F: Vilka garantier och servicesupport tillhandahåller Lynxcool?

S: Standardgaranti: 24 månader på kompressormontering, 12 månader på el- och styrkomponenter, från idrifttagningsdatum. Utökade garantipaket (upp till 60 månader) och årliga underhållskontrakt med fjärrövervakning finns tillgängliga. Lynxcool har regionala servicecenter i större kinesiska städer och kan arrangera fabriksauktoriserade servicepartnerskap på marknaderna i Sydostasien och Mellanöstern.
