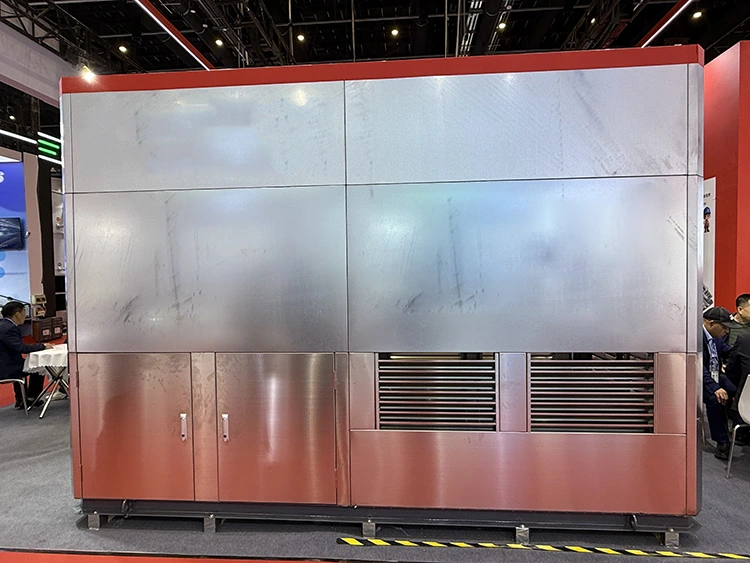

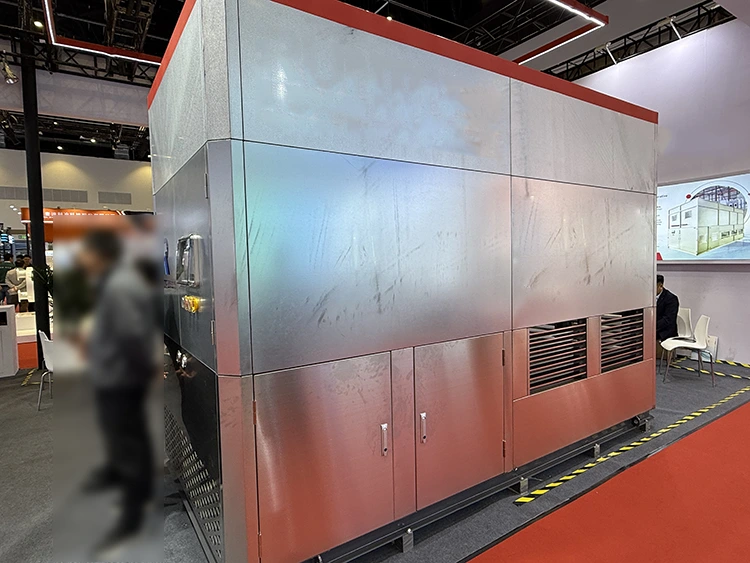

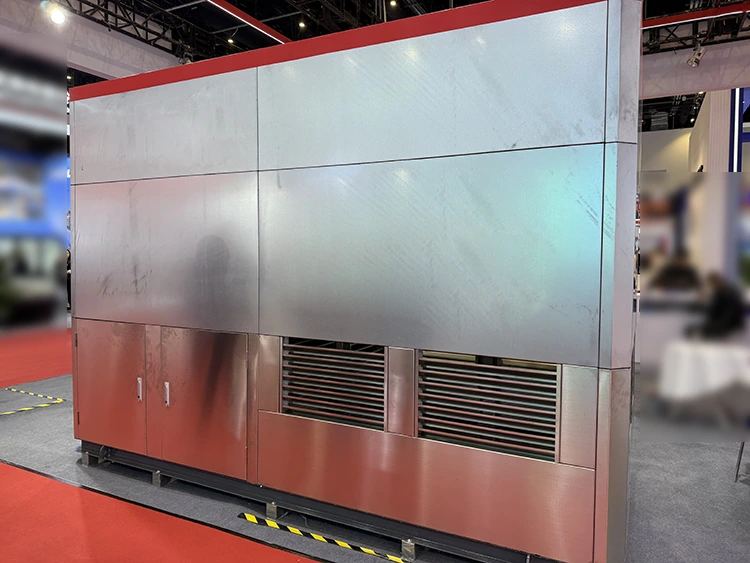

Avdunstningskyld skruvkylare

Den evaporativa kylda skruvkylningsenheten är speciellt konstruerad för industriell processkylning, HVAC-kylvattenanläggningar och förkylningstillämpningar i kylkedjan där pålitlig, energieffektiv kylvattenförsörjning krävs året runt. Alla huvudkomponenter är valda från ledande globala varumärken och genomgår fullständiga fabrikskörningstestning vid nominell kapacitet före leverans.

Viktiga systemegenskaper

•Evaporativ kondensering: Våt-bulb-referenserad värmeavvisning ger 5–8 °C lägre kondenseringstemperatur jämfört med luftkylda enheter vid samma torr-bulb-omgivning, vilket ökar COP med upp till 20 %.

•Tvillingskruvkompressor: Steglöst variabel Vi (inbyggt volymförhållande) och kapacitetskontroll från 25–100 % belastning med minimal delbelastning.

•Shell-and-tube DX-evaporator: ASME-designad, kopparrör-kol-stål-skalkonstruktion; optimerad för 7/12 °C eller 5/10 °C temperaturskillnad i kylvatten.

•Fabriksförpackad: Skidmonterad, fabrikstestad och levererad i ett stycke (eller två sektioner för stora modeller) för att minimera installationstiden och risken för idrifttagning på fältet.

•Mikroprocessorkontroll: Pekskärms-HMI med Modbus RTU/TCP-gränssnitt, automatisk startsekvens, kompressorbelastningsschemaläggning och fullständig larmloggning.

Tekniska specifikationer

Prestanda och systemparametrar

Obs: Kylkapacitet och COP baserat på: kylt vatten in/ut 12/7 °C, våtkolvstemperatur 28 °C, nominell köldmediefyllning, havsnivåhöjd.

Standardmodellutbud

Obs: Måtten är för konfigurationer med en enhet. Modeller med dubbla kompressorer och tandemkretsar tillgängliga för kapaciteter över 1 163 kW. Alla specifikationer är föremål för slutlig teknisk granskning.

Tillämpningsomfång

Lynxcool Evaporative Cooled Screw Chiller Unit är väl lämpad för alla anläggningar som kräver en fristående, hög-COP kylt vattenkälla med begränsade utrymmeskrav. Typiska tillämpningssektorer inkluderar:

Industriell processkylning

•Farmaceutisk tillverkning: Exakt kylvattenförsörjning vid 5–10 °C för reaktorer, fermentorer och renrums-VVS.

•Kemiska och petrokemiska anläggningar: Kontinuerlig processkylning vid stabil utgående vattentemperatur; kompatibel med glykollösningar för sekundära slingor under noll.

•Plastinsprutning och extrudering: Formkylning och hydrauloljekylning; snabb lastföljning via steglös kompressorkapacitetsreglering.

•Kylning av datacenter: Värmeväxlare med bakdörr eller CRAC-enheter som matas med kylt vatten; den låga kondenseringstemperaturen minskar PUE avsevärt jämfört med luftkylda kylare.

VVS och kommersiell byggnad

•Centrala kylvattenanläggningar: Betjänar luftbehandlingsenheter (AHU), fläktkonvektorer (FCUs) och kylbafflar i kommersiella kontors-, hotell- och sjukhusbyggnader.

•Fjärrkyla: Flera enheter parallellt med primär/sekundär pumpning; lämplig för centrala kylslingor på campus eller industripark.

Kylkedja och livsmedelsförädling

•Förkylningstunnlar: Kylvattentillförsel till tallrik- eller sprayförkylare för färskvaror, skaldjur och kött.

•Kyllagringsförkammare: Lufthanterande batterikylning för kajbords buffertzoner där måttliga temperaturer (2–10 °C) krävs.

•Bearbetning av drycker och mejeriprodukter: CIP-kylvatten, kylning av pastörsektionen och kylning av tankmantel.

Kärntekniska funktioner

Evaporativ kondenseringsteknik

Till skillnad från konventionella luftkylda kylare som avvisar värme helt till den omgivande torra lufttemperaturen, använder Lynxcool Evaporative Cooled Screw Chiller Unit en integrerad spray-and-coil evaporativ kondensor. Köldmedieslingan väts kontinuerligt av recirkulerat vatten medan fläkten drar omgivande luft motström genom batterisektionen. Avdunstning av en liten del av vattnet absorberar den latenta värmen från köldmediet, vilket gör att kondenseringstemperaturen kan följa den omgivande våtkolvstemperaturen snarare än torrkolvstemperaturen.

I ett typiskt 35 °C torr-bulb, 28 °C våt-bulb-omgivande tillstånd, kan en luftkyld kylare kondensera vid 48–52 °C medan den evaporativt kondenserade enheten kondenserar vid 38–42 °C – en skillnad på 8–12 K som direkt minskar kompressorns tryckförhållande med 5 % och 5 %.

Dubbelskruvkompressor med variabel Vi

Kompressorn har en inbyggd skjutventil för volymförhållande (Vi) som justerar det interna kompressionsförhållandet för att matcha systemets verkliga driftstryckförhållande. Detta förhindrar överkomprimering (bortkastat arbete) vid delbelastning eller låga omgivningsförhållanden och underkompression (förlust av kapacitet) vid hög omgivnings- eller högbelastningsförhållanden. Resultatet är platta dellasteffektivitetskurvor och konsekvent prestanda över hela driftenveloppet.

•Kapacitetsområde: 25–100 % steglöst, via slidventil som manövreras av PLC.

•Kompressorskydd: Oljetrycksdifferensbrytare, utloppstemperaturgivare, motorlindningstermistorer, antiåtervinningstimer (minst 10 minuters avstängning).

• Oljehantering: Termosyfonoljekylning (föredraget) eller vätskeinjektion; oljenivå synglas; fabriksladdad med kompressortillverkaren specificerad oljetyp och kvantitet.

Intelligent mikroprocessorkontroll

Den evaporativa kylda skruvkylningsenheten levereras med en Lynxcool-utvecklad mikroprocessorstyrenhet med en 7-tums HMI för färgpekskärm. Styrenheten hanterar alla enhetsfunktioner inklusive:

• PID-kontroll för utgående temperatur för kylt vatten (börvärde justerbart 3–15 °C)

•Kompressorlastning/avlastning med anti-kortcykelskydd

•Evaporativ kondensorfläkt och pumpinställning (steglös EC-fläktalternativ tillgänglig)

•Vattenpåfyllningsventil och utblåsningscykelhantering

•Fullständig larmlogg med tidsstämpel; Reläutgång för fjärrlarm

•Modbus RTU/TCP-kommunikation för BMS/SCADA-integration

•Veckoschemaläggare och efterfrågebegränsande input

Kompakt fabriksmonterad skid

Alla komponenter – kompressor, evaporativ kondensorsektion, förångningskärl, kontrollpanel, kylmedelsrör och vattendistributionsrör – är fabriksmonterade på en konstruktionsstålbasram och sammankopplade före transport. Denna fabriksförmontering säkerställer läckagetestad köldmediekretsintegritet, verifierad elektrisk kontinuitet och funktionell körtestning vid full nominell kapacitet innan enheten lämnar fabriken.

•Installation: Enheten anländer till platsen redo för elektrisk anslutning, rörledningar för kylt vatten och påfyllningsvattenanslutning – inget arbete med kylmedel på fältet krävs.

•Idrifttagningstid: Typiskt 1 dag för el-/röranslutningar + ½ dag för inställning av styrparametrar och förstastartsverifiering.

Vattenbehandling & Drift Eliminator

Förångningssystem kräver vattenbehandling för att förhindra avlagringar, korrosion och biologisk tillväxt i spraykretsen. Lynxcool-enheter är utformade för att acceptera standard sidoströmsfiltrering och doseringssystem och inkluderar:

•Spraymunstycken i rostfritt stål (ej igensättning, utbytbara)

•Pvc-drifteliminatorblad som tar bort ≥ 99,97 % av medfångade vattendroppar (reducering av legionellarisker)

• Bottensump med sumpvärmare för omgivningsdrift under noll

•Automatisk utblåsningsmagnetventil med konduktivitetsbaserad kontrollingång

•Sidströmsfilter på 50 mikron

Varför välja Lynxcool

Ledarskap för energieffektivitet

Lynxcool evaporativt kylda skruvkylare levererar konsekvent fulllast COP-värden på 3,8–4,5 och integrerade dellastvärden (IPLV) som överstiger ASHRAE 90.1 minimistandarder med 15–30 %. Under en 10-årig livslängd återvinner energibesparingen jämfört med en likvärdig luftkyld kylare vanligtvis enhetsprisskillnaden inom 2–3 år i regioner med måttliga elpriser.

Komplett fabrikstestning

Varje enhet genomgår ett minst 4-timmars full-last fabrikskörningstest på en kylvattentestslinga kalibrerad till AHRI 550/590-förhållanden. Testrapporten – inklusive kompressorns sug-/utloppstryck, in-/uttemperaturer för kylt vatten, strömförbrukning och beräknad COP – levereras med varje enhet som bevis på nominell prestanda.

Bred köldmediekompatibilitet

Standardenheter är designade för R134a (låg GWP, ej brandfarlig, globalt tillgänglig). Äldre R22- och R507-varianter är tillgängliga för marknader där R134a-försörjningsinfrastrukturen är begränsad. Enhetens konstruktion använder lödda kopparanslutningar genom hela köldmediekretsen och trycktestas vid 1,5× designtryck före laddning.

Application Engineering Support

Lynxcools ingenjörsteam tillhandahåller gratis support före försäljning inklusive: våtbulb-temperaturanalys för projektplatsen, årlig energisimulering (TRNSYS eller bin-hour-metoden), schematisk granskning av rörledningar och mekaniska rumslayoutritningar. Detta stöd minskar designrisken och säkerställer att den specificerade enheten är korrekt anpassad till byggnadens lastprofil.

Konkurrenskraftig total ägandekostnad

Tillverkade i Kina enligt internationella designstandarder (ASME, EN 378, GB 150), erbjuder Lynxcool-enheter inköpskostnader 20–35 % lägre än motsvarande europeiska eller nordamerikanska utrustning samtidigt som de levererar jämförbar prestanda och byggkvalitet. Reservdelar finns i lager och tillgängliga för expressleverans över hela världen; enhetsdesignen använder industristandardkompressormodeller för att säkerställa långtidstillgänglighet av delar.

Vanliga frågor

F:  Hur skiljer sig en evaporativ kyld skruvkylare från en vattenkyld centrifugalkylare?

S:  En vattenkyld centrifugalkylare kräver ett separat kyltorn och kondensorvattenpumpningssystem, vilket tillför kapitalkostnader, rörledningar och en separat underhållsbörda. Den evaporativt kylda skruvkylaren är en fristående enhet - evaporativ kondensorn är integrerad i kylarens medar, vilket eliminerar behovet av ett separat kyltorn, kondensorvattenpumpar och tillhörande bassäng. Installationen är i enkelhet närmare en luftkyld enhet, medan kondenseringstemperaturer närmar sig vattenkylda nivåer i effektivitet.

F:  Hur är vattenförbrukningen och hur står den i jämförelse med ett kyltorn?

S:  Avdunstning i kondensorns spraykrets förbrukar cirka 2,0–2,5 L/h per kW värmeavvisning (beroende på omgivningsförhållandena). Detta är jämförbart med ett likvärdigt kyltorn som serverar en vattenkyld kylare. Systemets totala vattenanvändning – inklusive avblåsning och drift – är vanligtvis 3–4 L/h per kW värmeavvisning. I torra klimat där vattenkostnaderna är ett problem, kan torrkylare förkylare läggas till för att minska våta drifttimmar.

F:  Kan enheten fungera i kalla omgivningsförhållanden (vinter)?

S:  Ja. Under cirka 12 °C våt-bulb-omgivning, kan spraypumpen stängas av och enheten fungerar som en torr luftkyld kylare med enbart kondensorfläktarna. En termostatstyrd sumpvärmare förhindrar att sprayvattenbassängen fryser vid omgivningstemperaturer så låga som –15 °C. För platser med långvarig drift under noll, kan en valfri glykolskyddad torrkylare förkondensor specificeras för att helt eliminera vintervattenanvändning.

F:  Vad är den minsta beställningskvantiteten och ledtiden?

S:  Det finns ingen minsta beställningskvantitet – enstaka enheter accepteras. Standardledtid från orderbekräftelse är 8–12 veckor för modeller upp till LynxEC-582; 12–16 veckor för större modeller. Expressproduktionsplatser kan vara tillgängliga för brådskande projekt. Fullständiga tekniska ritningar och IOM-manualer tillhandahålls 2–3 veckor efter beställningen för att stödja parallella civila och elektriska förberedelser.

F:  Vilken garanti och eftermarknadssupport tillhandahålls?

S:  Alla Lynxcool evaporativkylda skruvkylare har 12 månaders garanti på delar från idrifttagningsdatumet (eller 18 månader från leverans, beroende på vilket som inträffar tidigare). Kompressorn omfattas av den ursprungliga tillverkarens garanti under samma period. Lynxcool har en reservdelsdepå med leverans nästa dag för standardkläder. Fjärrdiagnostik via Modbus-gränssnittet gör att Lynxcool-ingenjörer kan granska felloggar och driftsdata utan att behöva besöka platsen.
