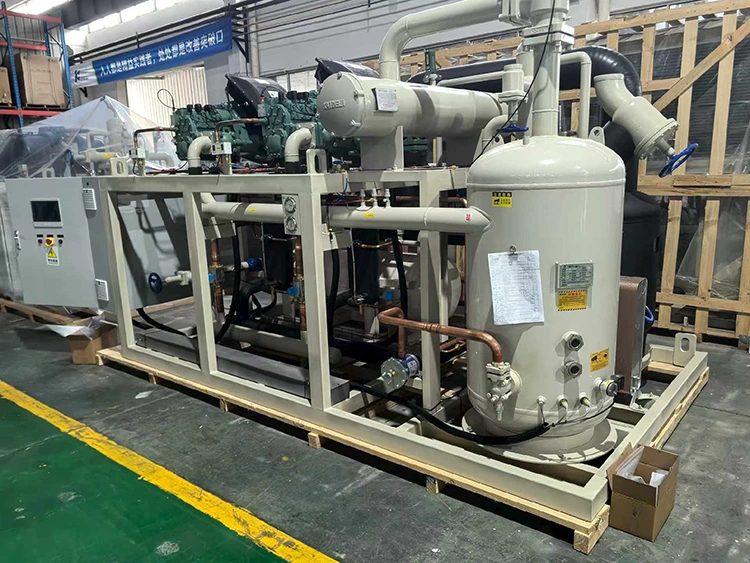

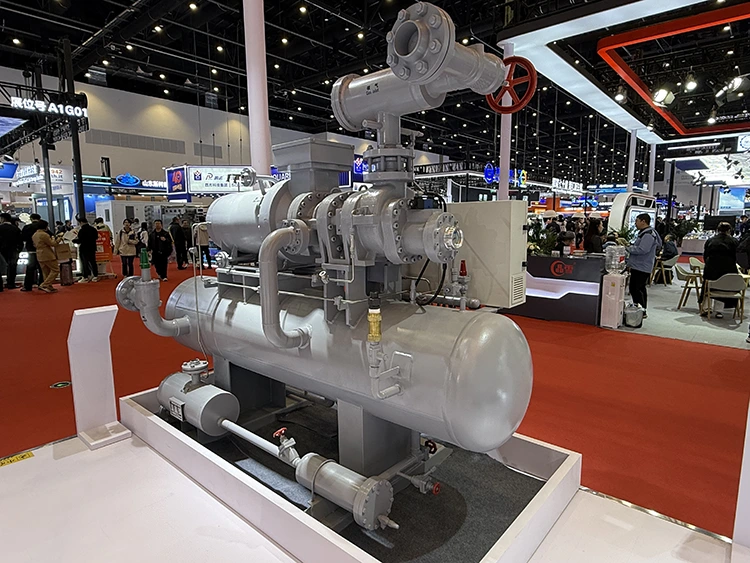

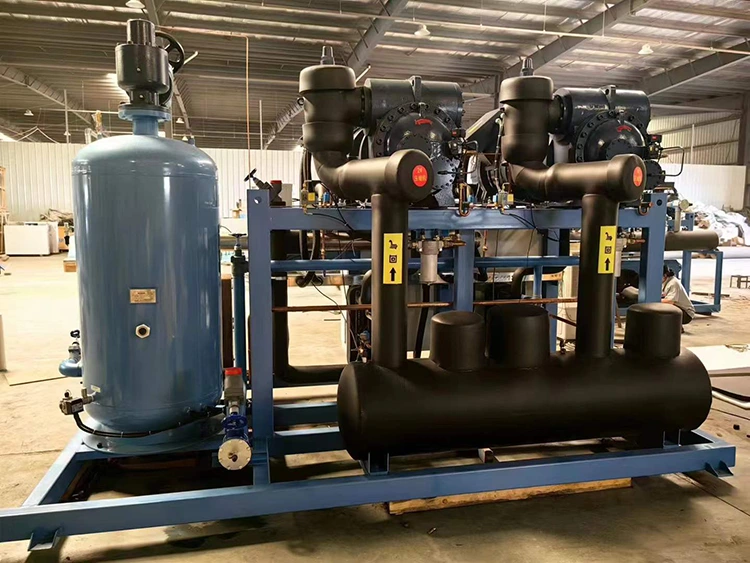

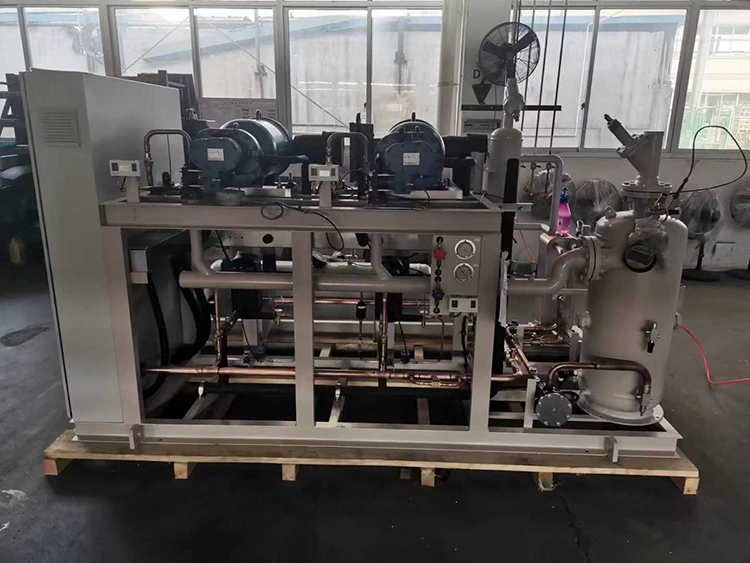

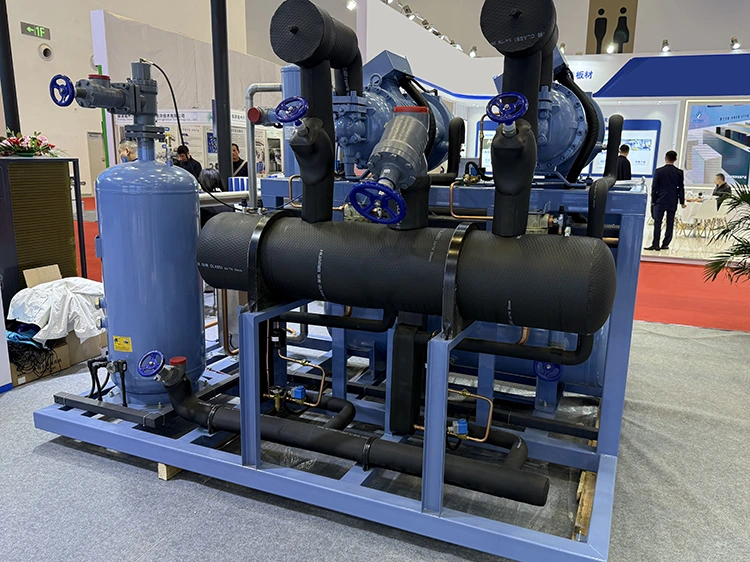

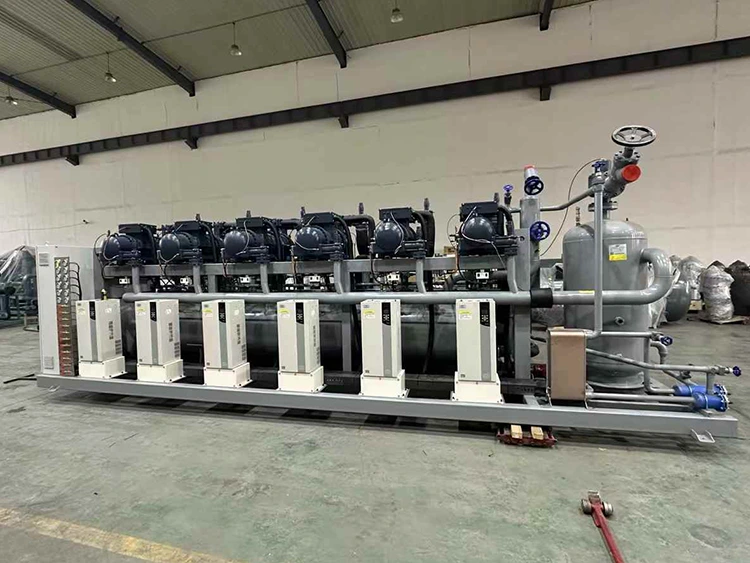

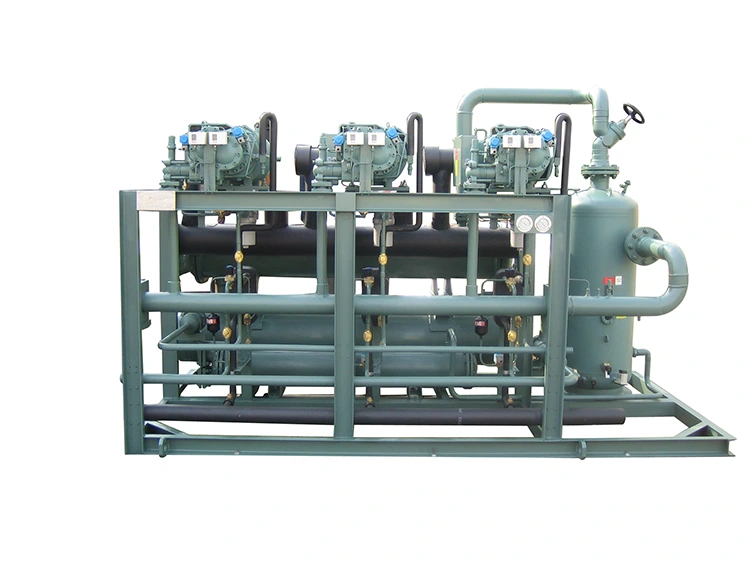

Semi-hermetisk enstegs skruv kylkompressorenhet
Lynxcools halvhermetiska enstegs skruvkompressorenhet är en serie högpresterande, kompakta semi-hermetiska enstegs skruvkompressorer, med ett integrerat, högeffektivt oljeseparationssystem. Som en enastående produkt tillverkad i Kina, har Lynx-serien ett av branschens mest omfattande slagvolymintervall: 18 modeller med slagvolymer från 118 till 1100 m³ (vid 2960 rpm) och märkeffekt från 30 till 390 hk.

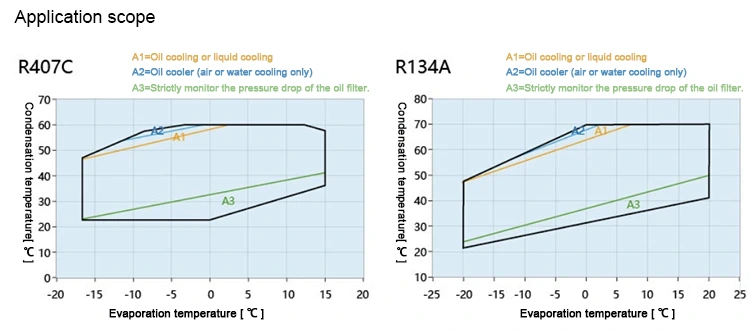

Dessa semi-hermetiska enstegs skruvkompressorenheter är designade för ett brett spektrum av applikationer och är helt kompatibla med R407C, R404A och R507A kylmedel. Oavsett om det gäller dedikerad luftkonditionering, industriell processkylning eller kommersiell kylning, erbjuder Lynx-serien specialiserade konfigurationer för värmepumpar och vattenkylda kylare, vilket gör dem till en hörnsten i moderna industriella kylsystem.
Varför välja Lynx-serien?
Lynx-serien är designad för att leverera maximal kylkapacitet på ett minimalt fotavtryck. Genom att integrera väsentliga komponenter direkt i kompressorkroppen har Lynxcool skapat en "plug-and-play"-lösning som minskar systemets komplexitet och installationstid för både OEM-tillverkare och entreprenörer.
Tekniska parametrar
|
modell Lynx |
|
|
071 |
081 |
091 |
101 |
110 |
120 |
140 |
|
|
urladdningshastighet 50/60[Hz] |
|
m³/h |
270/324 |
307/368 |
344/413 |
380/456 |
413/496 |
480/576 |
560/672 |
|
|
vikt |
|
Kg |
510 |
518 |
532 |
538 |
660 |
670 |
680 |
|
|
Oljepåfyllningsvolym |
|
dm³ |
11 |
11 |
11 |
11 |
17 |
17 |
17 |
|
|
oljevärmare |
|
|
200W-230V-50/60Hz |
|||||||
|
Innerdiameter avgashylsa/rör/övertagande storlek |
|
mm/tum |
54,1/2-1/8" |
54,1/2-1/8" |
54,1/2-1/8" |
67/ 2-5/8" |
80/3-1/8" |
80/3-1/8" |
80/3-1/8" |
|
|
Intra-lumen diameter av suget (mantel) Ø/övertagande storlek |
|
mm/tum |
80/3-1/8" |
80/3-1/8" |
92,5/3-5/8" |
92,5/3-5/8" |
105,5/4-1/8” |
105,5/4-1/8" |
105,5/4-1/8" |
|
|
energihushållning |
|
|
134-S: Stegvis: Full belastning, 75%, 50%, minimum. (Icke stegvis: Full belastning... Minimum, eller Full belastning... 50 % efter behov) |
|||||||
|
Motorskyddsmodul |
|
|
INT69 SNY |
|||||||
|
glidmedel |
|
|
SO02 (förutom Vi=2,2), S003 (Vi=2,2) |
|||||||
|
Standardmotor¹) |
|
|
400V/3/50Hz-460V/3/60Hz |
|||||||
|
134-S-W |
startström |
LRAY |
A |
138 |
159 |
193 |
254 |
224 |
280 |
280 |
|
LRA△ |
A |
422 |
459 |
580 |
770 |
693 |
842 |
842 |
||
|
Maximal driftström |
FLA |
A |
107 |
111 |
123 |
131 |
156 |
174 |
199 |
|
|
134-S/134-5-L |
startström |
LRAY |
A |
159 |
193 |
254 |
254 |
318 |
361 |
361 |
|
LRA△ |
A |
459 |
580 |
770 |
770 |
953 |
1095 |
1095 |
||
|
Maximal driftström |
FLAL |
A |
118 |
132 |
148 |
156 |
182 |
202 |
228 |
|
|
134-S-R |
startström |
STRÅLE |
A |
- |
254 |
254 |
1 |
361 |
403 |
403 |
|
LRA△ |
A |
- |
770 |
770 |
- |
1095 |
1208 |
1208 |
||
|
Maximal driftström |
FLA |
A |
- |
142 |
160 |
1 |
203 |
230 |
263 |
|
|
Modell 134-S |
|
|
160 |
180 |
210 |
220 |
240 |
270 |
300 |
|
|
urladdningshastighet 50/60[Hz] |
|
m³/h |
640/768 |
720/864 |
805/966 |
850/1020 |
910/1092 |
1000/1200 |
1100/1320 |
|
|
vikt |
|
Kg |
930 |
940 |
950 |
980 |
1330 |
1350 |
1390 |
|
|
Oljepåfyllningsvolym |
|
dm³ |
23 |
23 |
23 |
23 |
25 |
25 |
25 |
|
|
oljevärmare |
|
|
275W-230V-50/60Hz |
|||||||
|
Innerdiameter på avgasrör (mantel) O/rörstorlek |
|
mm/tum |
80,0/3-1/8" |
80,0/3-1/8" |
80,0/3-1/8" |
80,0/3-1/8" |
105,5/4-1/8" |
105,5/4-1/8" |
105,5/4-1/8" |
|
|
Innerdiameter på suget (röret) /övertagande storlek |
|
mm/tum |
105,5/4-1/8" |
105,5/4-1/8" |
105,5/4-1/8" |
105,5/4-1/8" |
134,8/0133 |
134,8/0133 |
134,8/0133 |
|
|
energihushållning |
|
|
134-S: Stegvis: Full belastning, 75%, 50%, minimum. (Icke stegvis: Full belastning... Minimum, eller Full belastning... 50 % efter behov) |
|||||||
|
Motorskyddsmodul |
|
|
INT69 SNY |
|||||||
|
glidmedel |
|
|
S002 (förutom Vi=2,2), S003 (Vi=2,2) |
|||||||
|
Standard motor" |
|
|
400V/3/50Hz-460V/3/60Hz |
|||||||
|
134-S-W |
startström |
LRAY |
A |
354 |
374 |
453 |
543 |
551 |
703 |
791 |
|
LRA△ |
A |
1064 |
1155 |
1333 |
1645 |
1667 |
2109 |
2390 |
||
|
Maximal driftström |
FLA |
A |
229 |
254 |
266 |
276 |
330 |
367 |
402 |
|
|
134-S/134-5-L |
startström |
LRAY |
A |
374 |
453 |
543 |
595 |
703 |
783 |
876 |
|
LRA△ |
A |
1155 |
1333 |
1645 |
1802 |
2109 |
2348 |
2627 |
||
|
Maximal driftström |
FLAL |
A |
260 |
295 |
310 |
335 |
400 |
435 |
490 |
|
|
134-S-R |
startström |
STRÅLE |
A |
453 |
543 |
595 |
1 |
783 |
876 |
1062 |
|
LRA△ |
A |
1333 |
1645 |
1802 |
1 |
2348 |
2627 |
3186 |
||
|
Maximal driftström |
FLA |
A |
299 |
341 |
366 |
- |
446 |
501 |
569 |
|
Nyckelfunktioner och tekniska fördelar
Proprietär 5/6 rotorprofil:Använder Lynxcools egendesignade asymmetriska skruvrotorprofil. 5/6 lobkombinationen säkerställer optimal smörjning och jämn ingrepp, vilket resulterar i exceptionellt tyst och vibrationsfri drift.
Ultrakompakt integrerad design:Den eleganta, utrymmesbesparande designen integrerar sugfiltret, avstängningsventilerna och temperatursensorerna i huvudhuset, vilket gör den idealisk för kompakta maskinrum.
Avancerat motorskydd:Har en intelligent övervakningsmodul som ger omfattande skydd mot motoröverhettning, fasförlust och omvänd rotation.
Smart operationell feedback:Dataöverföring i realtid gör det möjligt för operatörer att övervaka motorns och kylsystemets exakta status för optimerad prestanda.
Kraftiga flerlagersystem:Använder ett sofistikerat flerlagerarrangemang för att eliminera axiellt och radiellt rotorslitage, vilket gör att enheten kan hantera höga belastningar med låg akustisk effekt.
Högeffektiv oljeseparering:Den inbyggda flerstegs oljeavskiljaren uppnår en branschledande verkningsgrad på 99,85 %, vilket säkerställer rena värmeväxlare och stabil oljeretur.
Integrerat högdensitetsfilter:Ett inbyggt 100μm högdensitetssugfilter skyddar de interna komponenterna och är designat för snabbt och enkelt utbyte under rutinunderhåll.
Förbättrad gaskylning:Den interna flödesvägen är konstruerad för att använda kall suggas för att kyla motorn effektivt innan den når skruvrotorerna.
360° flexibel installation:Sug- och utloppsavstängningsventiler kan rotera 360°, vilket ger oöverträffad flexibilitet för rörlayouter i trånga utrymmen.
Pålitlig inbyggd säkerhetsventil:Har en högspecifik inre avlastningsventil designad för att uppfylla de strängaste säkerhetsstandarderna för långsiktig tillförlitlighet.
Primära applikationer
Industriell processkylning:Precisionskylning för livsmedelsbearbetning, kemisk tillverkning och datacenter.
Specialiserad luftkonditionering:Kraftig klimatkontroll för sjukhus, renrum och stora kommersiella komplex.
Låg- och medeltemperatur kylförvaring:Optimerad för R404A och R507A inom frys- och kylkedjelogistik.
Värmepumpsystem:Pålitlig prestanda för varmvattenproduktion och industriell värmeåtervinning.
Lynxcool Advantage
Precision på mikronnivå:Våra rotorer är bearbetade med högsta toleranser för att säkerställa den längsta livslängden på marknaden.
Global support:Med 15 servicecenter över hela världen tillhandahåller Lynxcool den tekniska expertis och delar du behöver, var ditt projekt än befinner sig.
Anpassningsbara konfigurationer:Vi kan tillhandahålla skräddarsydda interna konfigurationer av den semi-hermetiska enstegs skruvkylskompressorenheten för att passa din specifika applikation.
