Vattenkyld skruvkylskompressorenhet

Tillverkad i Kina och exporterad till storskaliga kylhus, industriella livsmedelsbearbetningsanläggningar, farmaceutiska tillverkningsanläggningar, kemiska processkylsystem och kommersiella kylanläggningsrum över hela världen, Lynxcools vattenkylda skruvkylskompressorenhet är valet för applikationer där maximal energieffektivitet, den högsta kylkapaciteten per enhet golvyta, eller drift i hög-kol-omgivningstemperatur, eller drift i hög-kol-klimat- eller kondensvatten enda gångbara alternativet. Genom att avvisa värme till kylvatten vid +28°C till +35°C snarare än till omgivande luft vid +35°C till +45°C, uppnår den vattenkylda enheten kondenseringstemperaturer som är 5–12°C lägre än en motsvarande luftkyld enhet, vilket direkt minskar kompressorns tryckförhållande, förbättrar COP med 10–25 % och utökar lufttemperaturen till högt lufttemperatur, kondensering är ineffektivt eller opraktiskt.

Varje Lynxcool vattenkyld skruvkylskompressorenhet är fabriksmonterad, trycktestad, läckagetestad och körtestad vid vår produktionsanläggning i Kina innan leverans. Enheten är fabriksladdad med köldmedium och testad vid nominella förhållanden: sug- och utloppstryck och temperaturer, kondensvatteninlopps- och utloppstemperaturer, oljetryck och temperatur, total strömförbrukning och beräknad COP mäts och registreras i fabrikstestrapporten som medföljer varje enhet. Standardköldmedier: R404A, R507A, R448A, R449A, R134a och R22 (ersättningsprojekt). Den vattenkylda kondensorn levereras med flänsanslutningar till kundens kylvattenkrets.

Nyckelfunktioner

•Vattenkyld kondensering för högre effektivitet — kondenseringstemperatur 5–12°C lägre än motsvarande luftkyld vid samma omgivningstemperatur; COP-förbättring 10–25 %; kompressorkapacitetsökning 8–15 % vid motsvarande effekt.

•Shell-och-rör eller plattkondensoralternativ — skal-och-rör för stor kapacitet och ammoniakkompatibla applikationer; lödd platta för kompakta fotavtryck och HFC-applikationer.

•Lämplig för klimat med hög omgivning — kondenseringstemperatur oberoende av omgivande lufttemperatur; konsekvent prestanda i Mellanöstern, Sydasien och tropiska klimat där luftkylda enheter kämpar.

•Inomhusinstallation — enhet installerad inomhus i maskinrum; inget utomhus fotavtryck; ingen väder- eller UV-exponering på enheten; längre livslängd; lägre ljud till byggnadens exteriör.

•Halvhermetisk eller öppen skruvkompressor — steglös 25–100 % kapacitetsmodulering; förångningstemperaturområde −45°C till +10°C; flera ledande kompressormärken tillgängliga.

•Brett kapacitetsområde — 80 kW till 1 200 kW kylkapacitet i en enda enhet; större arbetsuppgifter genom parallell enhetsarrangemang.

•PLC-automation — Siemens eller Delta PLC med touch-HMI; full kapacitet, säkerhet och larmhantering; Modbus / BACnet / OPC-UA SCADA-gränssnitt.

Tekniska parametrar

Alla vattenkylda skruvkylskompressorenheter är fabriksmonterade, trycktestade och körtestade med full belastning i Kina med en kylvattenförsörjning ansluten till kondensorn. Fabriksdokumentationen inkluderar: trycktestcertifikat för köldmediekretsen (1,5× konstruktionstryck), certifikat för hydraulisk kondensor, inkörningsprotokoll för kompressorn, logg för driftsparametrar för full last vid nominella förhållanden, verifieringsrapport för säkerhetsanordningens funktion och elektriskt säkerhetstest. CE-försäkran om överensstämmelse, dokumentation av PED-tryckutrustning och idrifttagningsmanual medföljer varje enhet som skickas från vår produktionsanläggning i Kina.

Tillämpningsomfång

Storskaliga kylhus och fryslager  |  Hög effektivitet, hög kapacitet

Lynxcool vattenkylda skruvkylskompressorenhet som tillverkas i Kina är den föredragna kylanläggningen för stora kyl- och fryslager där maximal energieffektivitet och högsta kylkapacitet per enhet inomhusgolvyta är de primära urvalskriterierna. En vattenkyld enhet som betjänar ett stort fryslager vid -18°C till -25°C uppnår en COP 10–25% högre än en motsvarande luftkyld enhet, vilket direkt översätts till lägre årliga elkostnader per ton fryst produkt som lagras.

Enheten installeras i ett maskinrum inomhus, vilket eliminerar begränsningarna för utomhusutrustningen för luftkylda konstruktioner och tillåter kondenseringssektionen att dra nytta av den stabila kyltornets vattentemperatur oavsett den omgivande lufttemperaturen. Flera enheter parallellt med ett gemensamt kyltorn betjänar stora frusna distributionscentraler över 10 000 m³ från ett centraliserat, kontrollerbart anläggningsrum.

Livsmedelsbearbetningsanläggningar  |  Kontinuerlig högeffektiv processkylning

Livsmedelsbearbetningsanläggningar – slakt och bearbetning av kött, bearbetning av skaldjur, produktion av mejeriprodukter, drycker och färdigmat – kräver kylsystem som arbetar kontinuerligt vid höga driftsfaktorer med stabila temperaturer och minimal stilleståndstid. Den vattenkylda skruvenheten som tillverkas i Kina är bättre lämpad för denna krävande uppgift än luftkylda alternativ eftersom kondenseringstemperaturen styrs av kyltornskretsen snarare än att spåra den omgivande lufttemperaturen, vilket ger stabila driftsförhållanden under hela produktionsskiftet oavsett väder utomhus.

Minskad kondenseringstemperaturvariabilitet leder till mer stabila driftsförhållanden för kompressorn, lägre mekanisk påfrestning på kompressorkomponenter och längre tid mellan schemalagda underhållsingrepp. Processkylningsapplikationer vid 0°C till −10°C är den primära applikationen, med blastfrysning vid −30°C till −40°C som betjänas av tvåstegs- eller kaskadsystem som använder samma vattenkylda kondensorinfrastruktur.

Farmaceutisk tillverkning och renrumskylning  |  Stabila förhållanden

Läkemedelstillverkningsanläggningar, renrum och laboratoriemiljöer kräver kylsystem som upprätthåller mycket stabila temperatur- och luftfuktighetsförhållanden utan buller eller vibrationer utomhus som skulle påverka känsliga processer eller instrument. Den inomhusinstallerade vattenkylda skruvenheten som produceras i Kina av Lynxcool uppfyller dessa krav: enheten installeras i ett dedikerat maskinrum isolerat från produktionsområdet; den vattenkylda kondensorn eliminerar kondensorns fläktljud helt; antivibrationsfästen på glidramen isolerar kompressorvibrationer från byggnadsstrukturen; och den stabila vattentemperaturen i kyltornet ger exakt kontrollerbara kondenseringsförhållanden året runt. För BNP-reglerade farmaceutiska kylrum tillåter den vattenkylda skruvenhetens höga COP och exakta kapacitetsmodulering en snäv temperaturbandskontroll (±0,5°C) vid produktlagringsområdet.

Kemisk och petrokemisk processkylning  |  Högtrycks- och aggressiva media

Kemiska och petrokemiska processkylningsapplikationer involverar ofta processvätskor vid förhöjda tryck, höga omgivningstemperaturer eller aggressiva kemiska miljöer som förhindrar luftkyld kondensering. Den vattenkylda skruvenheten som tillverkas i Kina använder en skal-och-rörkondensor som kan specificeras med rör av rostfritt stål eller titan för aggressiv kylvattenkemi och med förhöjda designtryck för processtillämpningar. Enheten installeras inomhus, skyddad från processanläggningens utomhusmiljö. För tillämpningar som kräver sekundär kylvätska (glykol, brine eller processvätska) snarare än direkt kylmedel till processvärmeväxlare, ansluts den vattenkylda enheten till en mellanliggande plattvärmeväxlare i kylvattenkretsen.

Höga omgivningsklimat  |  Mellanöstern, Sydasien, Tropiskt

I klimat där omgivningstemperaturerna regelbundet överstiger 40°C till 50°C, blir luftkyld kondensering ineffektiv eller omöjlig: kondenseringstemperaturen stiger över 60°C, kompressorns tryckförhållande ökar dramatiskt, kapaciteten sjunker och högtryckssäkerhetsresor blir frekventa. Den vattenkylda enheten som produceras i Kina av Lynxcool är den definitiva lösningen för kylning i dessa klimat med hög omgivning.

Kyltornet levererar kondensorvatten vid +28°C till +33°C även när den omgivande lufttemperaturen är 45°C eller högre, upprätthåller kondenseringstemperaturerna i intervallet +35°C till +40°C och bevarar kompressorkapaciteten och effektiviteten vid designvärden. Lynxcool har installerat vattenkylda skruvenheter i kylhus, livsmedelsbearbetningsanläggningar och farmaceutiska anläggningar i Mellanöstern, Sydasien och tropiska Asien där luftkylda alternativ konsekvent inte fungerar vid höga sommartemperaturer.

Kärntekniska funktioner

01 — Vattenkyld kondensering: den termodynamiska fördelen

Det termodynamiska höljet för vattenkyld kondensering är okomplicerat: kyltornet levererar kondensorvatten vid den omgivande luftens våta temperatur plus kyltornets närmande temperatur - vanligtvis +28°C till +33°C i ett tempererat eller subtropiskt klimat. En luftkyld kondensor är begränsad till den torra omgivningstemperaturen som dess kylfläns; på en 35°C dag i ett tempererat klimat uppnår den luftkylda kondensorn en kondenseringstemperatur på cirka 45°C till 50°C. En vattenkyld kondensor uppnår samma dag en kondenseringstemperatur på cirka 35°C till 38°C.

Denna 10°12°C lägre kondenseringstemperatur minskar kompressorns tryckförhållande, vilket direkt förbättrar kompressorns COP med 10–25 % och ökar kylkapaciteten med 8–15 % vid samma axeleffekt. I varma klimat där torrkolstemperaturen når 45°C till 50°C är fördelen med vattenkyld kondensering ännu mer uttalad: en luftkyld enhet kanske inte kan hålla det nominella kondenseringstrycket inom säkra gränser, medan en vattenkyld enhet fortsätter att fungera effektivt med kyltornsvatten vid +36°C till +36°C.

02 — Skal-och-rörkondensor: Robust, servicebar, hög kapacitet

Standardkondensorkonfigurationen för Lynxcool vattenkyld skruvkylskompressorenhet tillverkad i Kina är en skal-och-rörvärmeväxlare med kylmedel som kondenserar på skalsidan och kylvatten som strömmar genom rören.

Skal-och-rördesignen är att föredra för enheter med stor kapacitet (över 150 kW) eftersom:

(1) den tillhandahåller en stor volym på köldmediesidan som fungerar som en buffert mot kortvariga belastningsvariationer och upprätthåller ett stabilt kondenseringstryck under transienta förhållanden;

(2) rörbunten är individuellt borttagbar för inspektion, rengöring eller byte av nedsmutsade eller skadade rör utan att byta ut hela kondensorn;

(3) den tål de högre köldmedietrycken vid lågtemperaturapplikationer utan tryckbegränsningen hos lödda plattväxlare;

(4) den är kompatibel med ammoniak (R717) köldmedium när rostfria stålrör specificeras, vilket gör den till standardkondensorn för ammoniaksystem.

För HFC-enheter med mindre kapacitet (under 150 kW) där kompakt fotavtryck prioriteras, finns en lödd plattvärmeväxlarkondensor tillgänglig som ett alternativ.

03 — VFD-kompressordriftalternativ för maximal delbelastningseffektivitet

Standardmekanismen för modulering av skruvkompressorkapacitet – slidventilen – minskar kapaciteten genom att effektivt minska rotorparets aktiva svepvolym, men kompressormotorn fortsätter att gå med fast hastighet och kompressorns mekaniska effektivitet minskar vid dellast. En frekvensomriktare (VFD) på kompressormotorn ger en extra energibesparande mekanism: vid dellast reduceras kompressorhastigheten i proportion till den erforderliga kapaciteten, vilket minskar motoraxeleffekten ungefär i proportion till varvtalets kub vid mycket låga belastningar.

Kombinationen av slidventilmodulering och VFD-hastighetsstyrning i Lynxcool vattenkylda skruvenhet tillverkad i Kina ger den bästa möjliga dellasteffektiviteten över hela kapacitetsintervallet 10–100 % – särskilt värdefullt för kylhus och processkylsystem med mycket varierande belastningar, där kompressorn arbetar med dellast under majoriteten av drifttimmarna. VFD-kompressordrift finns som fabriksmonterat tillval på alla modeller; Lynxcools Kina-baserade ingenjörsteam beräknar den årliga energibesparingen och återbetalningsperioden för VFD-alternativet för varje projekt.

04 — Kylvattenkretsintegrering och vattenbehandling

Prestandan hos ett vattenkylt kylsystem beror kritiskt på kvaliteten och flödet av kondensorns vattentillförsel. Ansamling av avlagringar på kondensorrören ökar det termiska motståndet, höjer kondenseringstemperaturen, minskar COP och kan så småningom blockera rören. Korrosion av rörmaterial orsakar läckor och rörfel. Biologisk tillväxt (Legionella och andra bakterier) i kyltornet och kondensorns vattenkrets är en folkhälsofara som kräver aktiv hantering.

Lynxcools Kina-baserade ingenjörsteam tillhandahåller designvägledning för kondensorvattenkretsar för varje vattenkyld enhetsprojekt: val av kyltorn för att matcha kondensorns värmeavvisande plikt vid platsen för våtkolvstemperatur; dimensionering av kondensorvattenrör; balanseringsventil och silplatser; och specifikationer för vattenbehandlingssystem som täcker skalinhibering, korrosionsinhibering och biociddosering. En kondensatorvattenkvalitetsspecifikation tillhandahålls med varje enhet som grund för vattenbehandlingsprogrammet.

05 — Inomhusinstallation: Buller, väder och säkerhetsfördelar

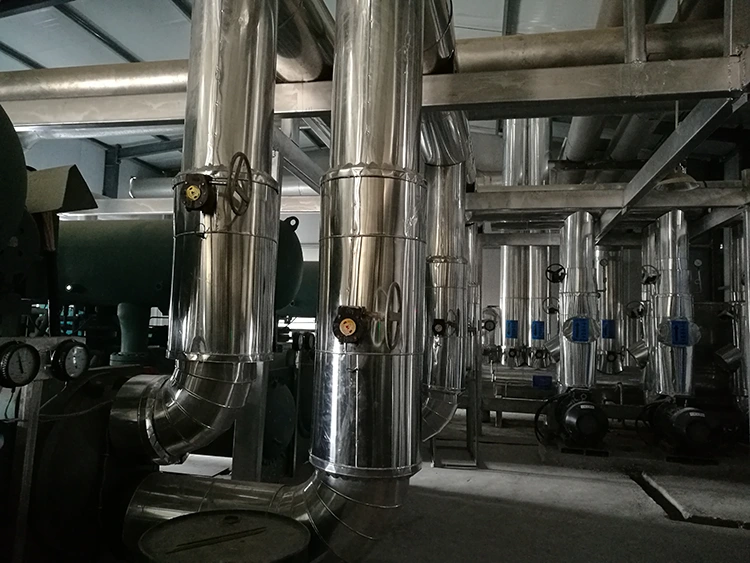

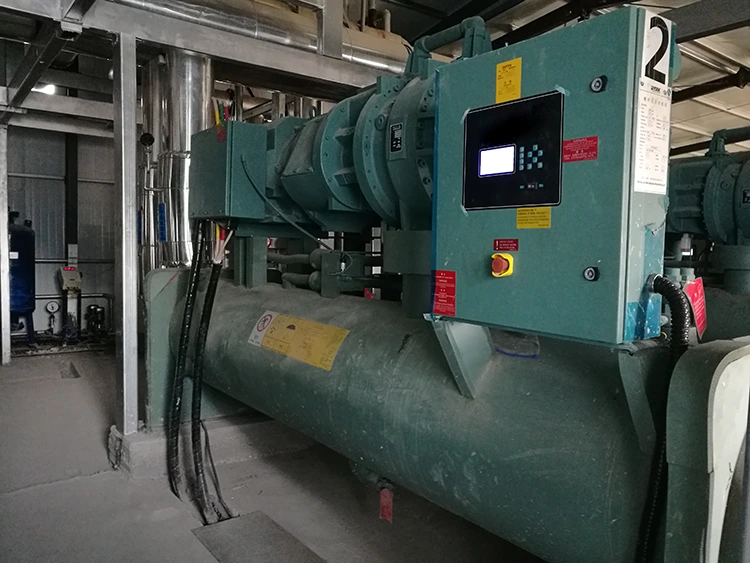

Den vattenkylda skruvenheten installeras inomhus i ett dedikerat maskinrum, medan kyltornet är placerat utomhus på taket eller på gården. Denna separation av kylanläggningen från utomhusmiljön ger fyra betydande driftsfördelar jämfört med en utomhusluftkyld enhet.

buller:kompressor och mekaniskt ljud från inomhusenheten finns i maskinrummet, med endast kyltornsfläktljud hörbart externt – vanligtvis 5–10 dB(A) lägre än en motsvarande luftkyld utomhusenhet vid byggnadens omkrets.

väderskydd:kompressorn, oljesystemet, kontrollerna och de elektriska komponenterna är skyddade från regn, UV-strålning, luftfuktighet och saltstänk, vilket förlänger livslängden och minskar underhållsfrekvensen.

säkerhet:maskinrummet kan låsas, vilket förhindrar obehörig åtkomst till kylanläggningen.

omgivningsstabilitet:maskinrumstemperaturen är stabilare än utomhusmiljön, vilket minskar termisk stress på kompressorkomponenter och elektrisk utrustning.

06 — PLC-kontroll med kylvattentemperaturkompensation

PLC-styrsystemet för Lynxcool vattenkyld skruvkylenhet tillverkad i Kina inkluderar specifik funktionalitet för vattenkyld drift som inte finns i luftkylda enhetskontroller. Kompensation för kylvattentemperatur: PLC:n övervakar kondensorns vatteninloppstemperatur och justerar kompressorns kapacitetsbörvärde för att bibehålla målkondenseringstrycket när vattentemperaturen varierar säsongsmässigt eller dagligen. Vid låga kylvattentemperaturer (vinter eller natt) minskar PLC:n kompressorns hastighet eller skjutventilens läge för att bibehålla det minsta stabila kondenseringstrycket, vilket sparar energi.

Vid höga kylvattentemperaturer (sommartopp) säkerställer PLC:n att kompressorn inte överskrider högtrycksutlösningsgränsen genom att minska kapaciteten eller utlösa ett larm för högt kondenserande tryck innan en säkerhetsutlösning. Övervakning av kondensorns vattenflöde via differenstryck över kondensorn eller flödesbrytaren bekräftar tillräckligt flöde före och under kompressordrift - ett säkerhetsskydd som förhindrar överhettning av kondensorn vid förlust av kylvattenflöde.

Varför samarbeta med Lynxcool

Lynxcool har designat och tillverkat den vattenkylda skruvkylskompressorenheten i Kina i över 20 år, och byggt upp omfattande erfarenhet inom kylning av stora fryshus, livsmedelsbearbetning, farmaceutiska och industriella processkylningstillämpningar i klimat med hög omgivning och standardklimat. Vår vattenkylda skruvenhetsproduktionsanläggning i Kina kombinerar tillverkning av skal-och-rörkondensor, kompressorinköp från ledande globala varumärken, PLC-panelmontering och omfattande fabrikskörningstestning med kylvatten anslutet. Nedan är de viktigaste anledningarna till att kylentreprenörer, kylhusutvecklare och processingenjörer väljer Lynxcool som sin partner för vattenkylda skruvenheter.

Egen tillverkning av skal-och-rörkondensor

Skal-och-rörkondensorn är den kritiska differentierande komponenten i en vattenkyld kylenhet. Lynxcool tillverkar skal-och-rörkondensorer internt på vår produktionsanläggning i Kina, kontrollerar rörbuntsdesign, rör-till-rörplåtsfogintegritet, skaltillverkning och trycktestning. Intern tillverkning gör att vi kan anpassa rörmaterial (koppar för HFC-applikationer; rostfritt stål 316L för aggressiv vattenkemi eller ammoniakservice), rörpassagearrangemang och anslutningsmunstyckespositioner till de specifika kraven för varje projekt. Varje kondensor som tillverkas i Kina är hydrauliskt trycktestad till 1,5× designtryck på både skalsidan och rörsidan, med oberoende testcertifikat för varje tryckgräns.

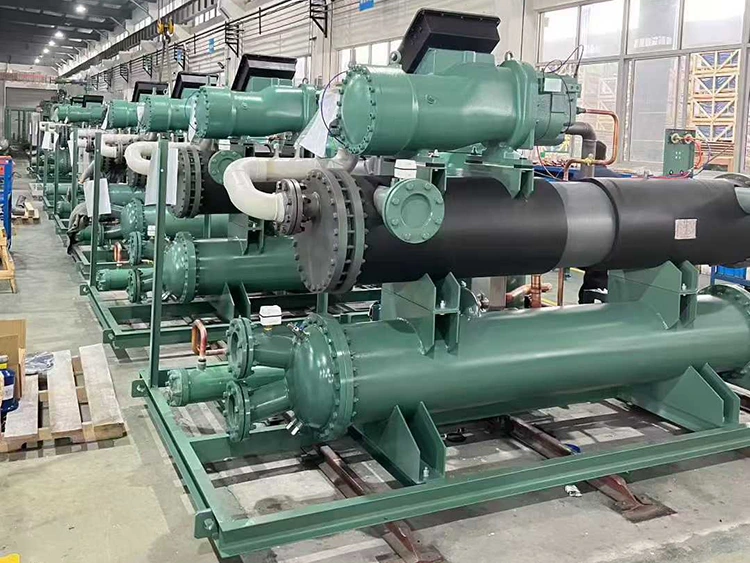

Fabrikskörningstest med kylvatten anslutet

Varje Lynxcool vattenkyld skruvenhet är körtestad på vår produktionsanläggning i Kina med en kylvattenförsörjning ansluten till kondensorn – inte bara en mekanisk körningskontroll. Fabrikskörningstestet utförs vid nominell förångningstemperatur, nominell kondensvatteninloppstemperatur och nominell kapacitet, med alla driftsparametrar mätta och loggade: sug- och utloppstryck och temperaturer, kondensvatteninlopps- och utloppstemperaturer och flödeshastighet, kompressoraxeleffekt, total enhetseffekt, oljetryck och temperatur och beräknad COP.

Detta omfattande termiska prestandatest från fabriken verifierar att enheten kommer att fungera enligt specifikationerna på plats och tillhandahåller baslinjeprestandadata för framtida underhållsbenchmarking. Den fullständiga testrapporten tillhandahålls med varje enhet som skickas från vår anläggning i Kina.

Water-Side Engineering och Cooling Tower Coordination

Ett vattenkylt kylsystem fungerar bara så bra som dess kylvattenkrets tillåter. Lynxcools Kina-baserade kylingenjörsteam tillhandahåller fullständigt tekniskt stöd på vattensidan för varje projekt: val av kyltorn för att matcha kondensorns värmeavvisning vid platsen för våtkolans temperaturprofil; dimensionering av kylvattenrör och pumpval; programspecifikation för kondensorvattenbehandling; Legionella riskhanteringsdokumentation; och vinterdriftsanalys (frostskydd för kyltornet och kondensorvattenkretsen i kallt klimat). Detta tekniska stöd på vattensidan – tillhandahållet som en del av standardbeställningsprocessen – skiljer Lynxcool från leverantörer som säljer kylaggregatet men låter kylvattensystemet konstrueras separat av entreprenören.

Expertis om högt omgivande klimat

Lynxcool har installerat vattenkylda skruvkylaggregat tillverkade i Kina i kylhus, livsmedelsanläggningar och farmaceutiska anläggningar över hela Mellanöstern, Arabiska halvön, Sydasien och tropiska Sydostasien - klimat där omgivningstemperaturerna rutinmässigt når 45°C till 50°C under sommarmånaderna och luftkyld kylning är opraktisk utmanad eller kyld. Vårt Kina-baserade ingenjörsteam har erfarenhet av att designa kylsystem för dessa krävande klimat: kyltorn med hög våttemperaturtemperatur; utformning av förhöjt kondenseringstryck av köldmediekretsen; värmeklassade elektriska komponenter; och isolering och solskydd för utomhuskyltornet och anslutande rör. För kunder med hög ambient, tillhandahåller Lynxcool en multi-ambient prestandaanalys som visar enhetskapacitet och COP över alla säsongsbetonade förhållanden på projektplatsen.

Konkurrenskraftig prissättning från Kina

Vattenkylda skruvkylenheter från europeiska tillverkare har betydande prispremier som återspeglar tekniskt innehåll, låga produktionsvolymer på västerländska marknader och interna tillverkningskostnader för kondensorn. Genom att tillverkas i Kina med egen kondensatortillverkning och ledande globala kompressormärken kan Lynxcool erbjuda fabrikstestade, CE-märkta, helt konstruerade vattenkylda skruvenheter till 20–35 % lägre än motsvarande europeiskt monterade produkter. För stora kylhus- och livsmedelsförädlingsprojekt som kräver 500–1 500 kW kylkapacitet är kapitalbesparingen jämfört med europeisk inköp mycket betydande. Vår produktionseffektivitet i Kina skickas direkt till kunderna som konkurrenskraftiga priser utan att kompromissa med kompressormärkes kvalitet, kondensortillverkningsstandard, fabrikskörningsteststränghet eller PLC-systemkapacitet.

Certifieringar och standarder

•ISO 9001 — Kvalitetsledningssystem, produktionsanläggning i Kina

•CE-märkning — europeisk överensstämmelse (maskindirektiv 2006/42/EG)

•PED 2014/68/EU — Tryckutrustningsdirektivet; skal-och-rör kondensor, oljeavskiljare, mottagare

•EN 378 — Kylsystem och värmepumpar; säkerhets- och miljökrav

•Shell-och-rörkondensor — hydrauliskt trycktest vid 1,5× designtryck; oberoende certifikat för skal och rörsida

•F-Gas Regulation (EU) 517/2014 — R448A / R449A låg-GWP-kompatibla konfigurationer tillgängliga

•Fabrikskörningstest — termisk prestanda vid full belastning vid nominella förhållanden med kylvatten; testrapport per enhet

•Kompressortillverkares godkännanden — Bitzer / Hanbell / Fusheng / Carlyle fabriksgodkännande

Track Record

•2 000+ vattenkylda skruvkylskompressorenheter tillverkade i Kina och installerade globalt

•Kylkapacitet från 80 kW kommersiella kylrumsenheter till 1 200 kW industrianläggningar

•Applikationer: stora kylhus, fryslager, livsmedelsbearbetningsanläggningar, läkemedelstillverkning, kemisk processkylning

•Installationer med hög omgivning i Mellanöstern, Arabiska halvön, Sydasien och tropiska Asien

•98 % leverans i tid från vår produktionsanläggning i Kina

•Standardgaranti: 18 månader från driftsättning eller 24 månader från leverans, beroende på vilket som inträffar först; kompressortillverkarens garantigenomförande

Vanliga frågor

F: Vilken är effektivitetsfördelen med en vattenkyld enhet jämfört med en luftkyld enhet?

S: Effektiviteten hos en vattenkyld skruvenhet jämfört med en likvärdig luftkyld enhet beror på den omgivande temperaturen och klimatet. I ett tempererat klimat (top torr-bulb 35°C, wet-bulb 24°C), levererar kyltornet kondensorvatten vid cirka +30°C till +33°C, vilket uppnår en kondenseringstemperatur på cirka +35°C till +38°C. En luftkyld enhet vid samma omgivning uppnår en kondenseringstemperatur på cirka +45°C till +50°C. Den 10–12°C lägre kondenseringstemperaturen för den vattenkylda enheten minskar kompressorns tryckförhållande och förbättrar COP med 10–25 %, beroende på förångningstemperaturen. I ett varmt klimat (topp torr bulb 45°C, wet-bulb 28°C) är fördelen mer uttalad: den vattenkylda enheten uppnår +35°C kondensering medan den luftkylda enheten kämpar för att kondensera vid +55°C till +60°C eller kan snubbla vid högt tryck. Årliga energikostnadsbesparingar på 15–25 % jämfört med luftkyld är typiska för vattenkylda installationer i subtropiska och tropiska klimat.

F: Vilken kylvattenkvalitet krävs och vilken vattenbehandling behövs?

S: Kylvattnet till kondensorn ska vara rent, filtrerat och behandlat för att kontrollera beläggning, korrosion och biologisk tillväxt. Lynxcool rekommenderar följande lägsta vattenkvalitet för kopparrörkondensorer: pH 7,0–8,5; total hårdhet < 400 mg/l som CaCO3; klorid < 200 mg/l; suspenderade partiklar < 50 mg/l. Ett minimivattenbehandlingsprogram inkluderar pH-justering, avlagringshämmare, korrosionsinhibitor och biociddosering (vanligtvis oxiderande biocid som klor eller brom plus en icke-oxiderande biocid för slemkontroll). Utblåsningskontroll (upprätthålla koncentrationscykler inom designgränserna) är väsentligt för att förhindra beläggningsackumulering. För aggressiva vattenkemi (hög kloridhalt, lågt pH eller hög total mängd lösta fasta ämnen) specificeras kondensorer av rostfritt stål eller titan. Lynxcool tillhandahåller en kondensatorvattenkvalitetsspecifikation och rekommenderat behandlingsprogram med varje enhet som tillverkas i Kina.

F: Kan enheten användas med ett befintligt kyltorn, eller måste ett nytt torn tillhandahållas?

S: Ett befintligt kyltorn kan användas om det har tillräcklig reservkapacitet för att avvisa den nya kylenhetens extra värmebelastning och om kondensorns vattenkvalitet uppfyller specifikationen. De viktigaste parametrarna att kontrollera är: kyltornets kapacitet (kW värmeavvisning) vid anläggningens design av våtkolvstemperatur och kondensorvattentemperaturer; kyltorns vattenflödeshastighet tillgänglig för den nya kondensorn; och kondensorvattenkvalitet. Lynxcools Kina-baserade ingenjörsteam utvärderar det befintliga kyltornet för kompatibilitet med den nya enheten som en del av applikationsteknikprocessen och ger råd om eventuell kapacitetsuppgradering eller förbättring av vattenrening som krävs. Om ett nytt kyltorn behövs, levererar Lynxcool kyltorn från vår produktionsanläggning i Kina som en del av det kompletta kylsystempaketet.

F: Rekommenderas en VFD på kompressormotorn?

S: VFD-kompressordrift rekommenderas för applikationer med betydande dellastdrift - vanligtvis kylhus och processkylsystem där kylbelastningen varierar med mer än 30 % av toppnivån över driftschemat. Vid 50 % kompressorhastighet minskar en VFD motoraxeleffekten med cirka 50 % jämfört med drift med fast hastighet vid samma kapacitet (enbart slidventilen minskar kapaciteten till 50 % men minskar inte motorhastigheten eller effekten proportionellt). Återbetalningstiden för VFD-alternativet beror på antalet årliga drifttimmar vid dellast och den lokala eltariffen; typiskt 2–4 år för kylhus med mer än 3 000 timmar per år vid under 70 % belastning. Lynxcools Kina-baserade ingenjörsteam beräknar den årliga energibesparingen och återbetalningsperioden för VFD-alternativet för varje projekt som en del av standardapplikationsteknikrapporten.

F: Vad händer om kylvattentillförseln avbryts under drift?

S: Lynxcool vattenkylda skruvenhet tillverkad i Kina är skyddad mot avbrott i kylvattentillförseln av en flödesbrytare eller differenstryckvakt på kondensorns vatteninlopp. Om kylvattenflödet sjunker under det minimum som krävs för säker kondensordrift, öppnas flödesbrytaren och utlöser ett larm för högt kondenseringstryck och, om det inte återställs inom en inställd tid, utlöser kompressorn. En högtryckssäkerhetsbrytare ger ett slutligt reservskydd, som löser ut kompressorn om kondenseringstrycket stiger till säkerhetsgränsen trots flödesskyddet. Efter en kylvattenflödesutlösning startar inte kompressorn om automatiskt förrän felet har kvitterats och kylvattenflödet bekräftats återställt. För kritiska applikationer rekommenderar Lynxcool en standby-kylvattenpump med automatisk växling för att skydda mot pumpfel.

F: Hur är den vattenkylda enheten jämfört med den luftkylda enheten när det gäller installationskomplexitet?

S: Den vattenkylda enheten kräver mer platsinfrastruktur än en luftkyld enhet: ett kyltorn (utomhus), kylvattenledningar mellan tornet och kondensorn, en kylvattenpump och ett vattenbehandlingssystem. Kylaggregatet i sig är enklare att installera – det är placerat inomhus, har mindre fotavtryck än motsvarande luftkylda aggregat och kräver endast elförsörjning, kylmedelsrörledningar till förångarna och kylvattenanslutningar. Den totala installationskostnaden – enhet plus kyltorn, rörsystem, pump och vattenbehandling – är vanligtvis 15–25 % högre än en motsvarande luftkyld installation. Den lägre årliga energikostnaden för det vattenkylda systemet täcker dock vanligtvis denna extra kapitalkostnad inom 3–6 år, och fördelarna med inomhusinstallation (buller, väderskydd, säkerhet) har ett värde utöver enbart energikostnaden.

F: Var tillverkas dessa enheter och vilka kvalitetsstandarder gäller?

S: Varje Lynxcool vattenkyld skruvkylskompressorenhet monteras och testas i Kina på vår ISO 9001-certifierade produktionsanläggning. Vi är stolta över vårt arv från Made in China och Produced in China. Kvalitetssäkringen inkluderar: trycktest av köldmediekretsen (1,5× designtryck), hydrauliskt trycktest av skal-och-rör kondensor på både skal- och rörsidor, läckagetest av köldmediekrets (elektronisk detektor), fabrikskörningstest med full belastning vid nominella förhållanden med anslutet kylvatten, verifiering av säkerhetsanordningens funktion och elsäkerhetstest. CE-märkning och PED 2014/68/EU-dokumentation är standard. Den kompletta fabrikstestrapporten, CE-försäkran om överensstämmelse, certifikat för hydrauliska kondensorn och idrifttagningsmanualen tillhandahålls med varje enhet som skickas från vår produktionsanläggning i Kina.

REDO ATT SPECIFICERA DIN VATTENKYLADE KYLAGENHET?

Kontakta vårt ingenjörsteam för ett applikationsval, energianalys och design av kylvattensystem för ditt projekt.

Stolt tillverkad i Kina och producerad i Kina · ISO 9001 · CE-certifierad · Fabrikskörningstestad
