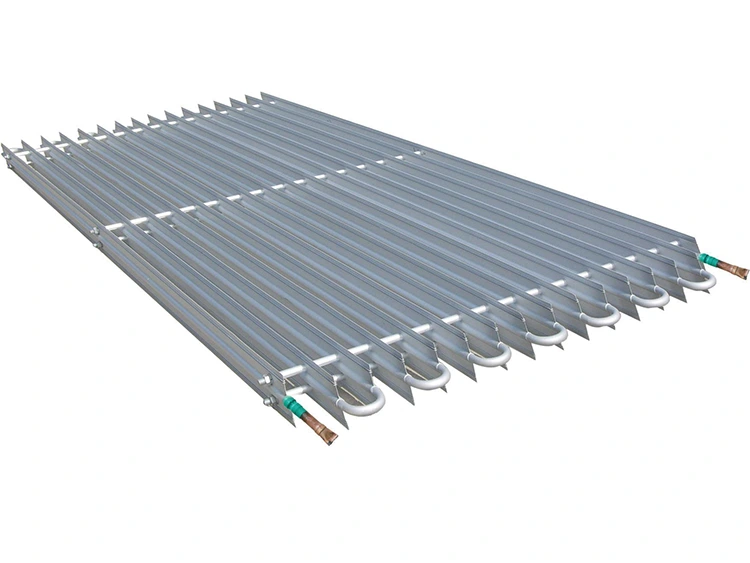

Rörspole i aluminium

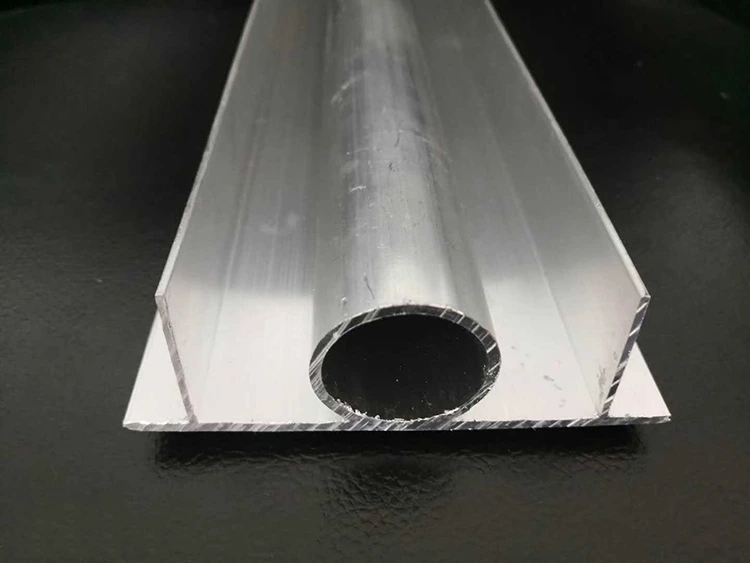

Varje aluminiumrörsspolenhet använder flänsförsedda rör av strängsprutad aluminiumlegering med en "extern fena/invändig gänga"-struktur. Fenorna och rörkroppen är tätt sammanfogade genom en gjutningsprocess i ett steg, vilket säkerställer en permanent metallurgisk bindning mellan de två; detta eliminerar effektivt termiskt kontaktmotstånd mellan fenorna och röret. Före leverans genomgår varje enhet rigorös trycktestning med tryckluft. Dessutom levereras enheterna som standard med ett integrerat elektriskt avfrostningssystem och en droppbricka. Tillämpliga köldmedier inkluderar: HFC (R404A, R507A, R134a, R448A, R449A) och ammoniak (R717).

Nyckelfunktioner

•Fläktlös naturlig konvektion — skorstenseffekt luftcirkulation genom parallella flänskanaler; noll fläktenergiförbrukning; ingen värmeförstärkning för fläktmotorn.

•Låg produktuttorkning — låg lufthastighet och hög relativ fuktighet i kylhuset minimerar torrförlust av lagrade livsmedelsprodukter jämfört med fläktkonvektorer.

•Små temperaturfluktuationer — stabil kylhustemperatur med reducerad cykelamplitud; förbättrad produktkvalitet och hållbarhet.

•Kalllagringseffekt — den termiska massan i aluminiumförångarkroppen lagrar kall energi, vilket minskar kompressorns startfrekvens och förlänger kompressorns livslängd.

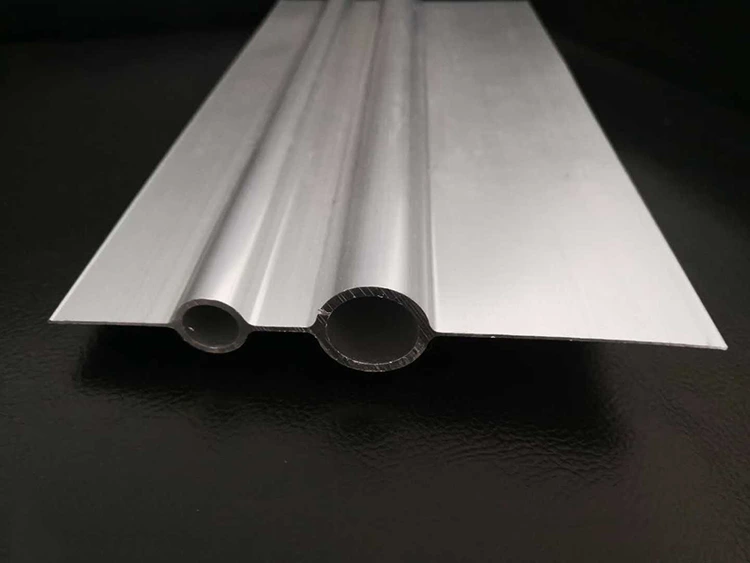

• Yttre fena / innergänga rörstruktur — enkel pressgjuten pressning; yttre fenor maximerar värmeöverföringen på luftsidan; innergänga minskar filmmotståndet på köldmediesidan och köldmediefyllningen.

•Elektrisk avfrostning med droppbricka — integrerade elektriska värmeelement och uppsamlingsbricka; automatisk avfrostning på klock- eller sensorutlöst basis.

•Ammoniak- och HFC-kompatibla — aluminiumlegeringsmaterial kompatibelt med både HFC och R717 (ammoniak) kylmedel; produceras i Kina enligt livsmedelshygieniska materialstandarder.

Tekniska parametrar

Alla rörslingor i aluminium tillverkas och trycktestas i Kina. Fabriksdokumentationen inkluderar: tryckluftsläckagetestcertifikat, materialöverensstämmelsedeklaration (aluminiumlegering av livsmedelshygien) och dimensionsinspektionsrapport. Varje enhet som skickas från vår produktionsanläggning i Kina har ett komplett dokumentationspaket.

Tillämpningsomfång

Medel- och lågtemperaturkylhus | −5°C till −30°C

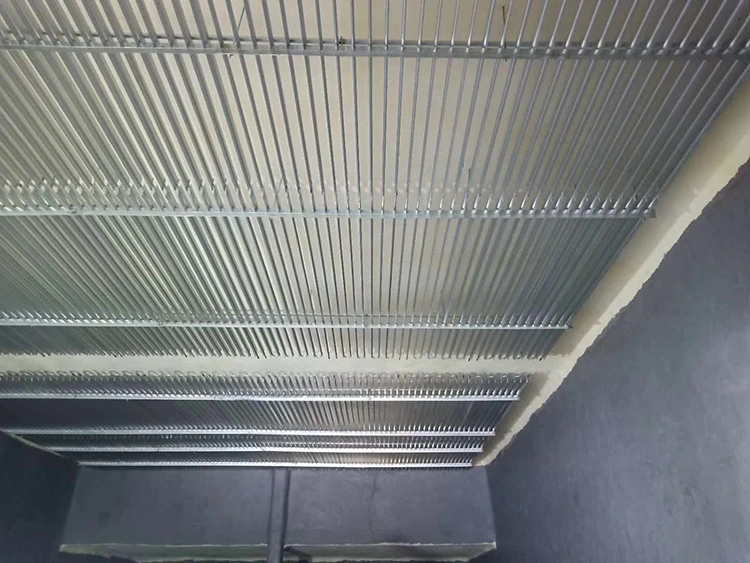

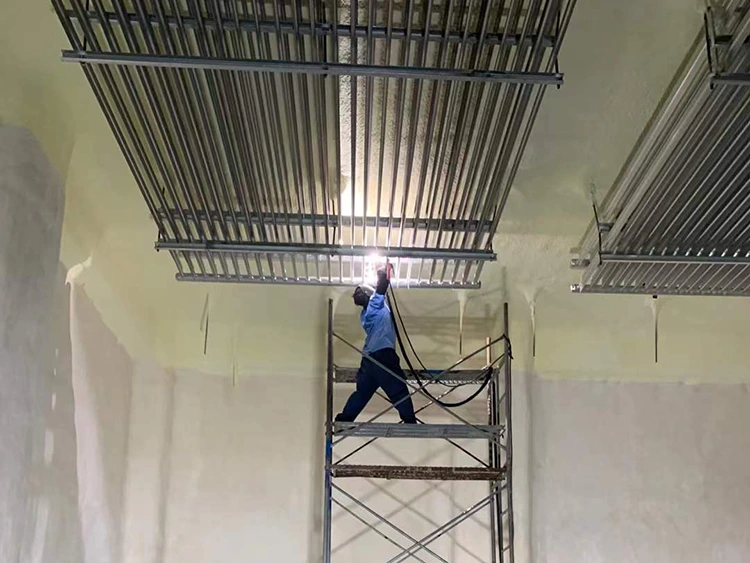

Lynxcool aluminiumrörsslingor från Kina ger takmonterad avdunstning för kött, fågel, skaldjur, mejeriprodukter, frukt och grönsaker. Naturlig konvektion håller hög luftfuktighet, vilket minskar uttorkning och viktminskning - bättre än fläktkonvektorsystem.

Kylförvaring för fisk och vattenlevande produkter | −15°C till −25°C

Bibehåll stabila låga temperaturer och hög luftfuktighet för fisk och skaldjur. Låg lufthastighet minskar fuktförlusten. Ammoniakkompatibel för R717-system.

Farmaceutiska och medicinska kylhus | +2°C till -20°C

Stabil temperatur och luftfuktighet för läkemedel, vacciner och biologiska produkter. Aluminiumlegering uppfyller hygienstandarder av läkemedelskvalitet.

Färska råvaror och trädgårdssköld | 0°C till −5°C

Fläktlös design bevarar över 90 % luftfuktighet, förhindrar vissning och frysskador för frukt, grönsaker och blommor.

Sprängkylnings- och förkylningsrum | −5°C till −15°C

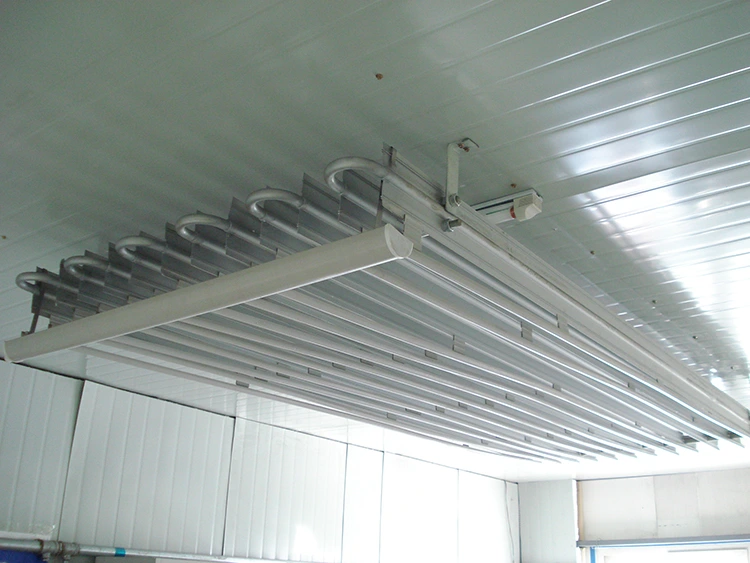

Takmonterade spolar behåller fukt, minskar uttorkning och fungerar tyst – idealiskt för högvärdiga produkter.

Varför samarbeta med Lynxcool

1. Över 20 års erfarenhet

Lynxcool har designat och tillverkat aluminiumrörslingor i Kina i över 20 år. Vi levererar kylhusentreprenörer, systemintegratörer och slutanvändare i Asien-Stillahavsområdet, Mellanöstern och utanför.

2. Precisionsgjutna fenrörstillverkning

CNC-styrda pressgjutna flänsar utformade i ett stycke med rörväggen.

Eliminerar värmeöverföringsförluster från mekanisk expansion.

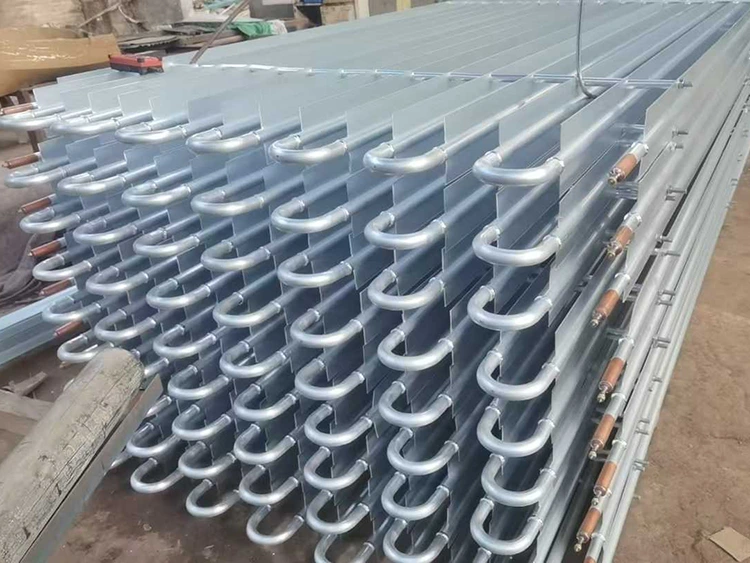

Varje spole är trycktestad och levereras med ett fabriksutfärdat läckagecertifikat.

3. Termisk design och dimensioneringsstöd

Beräkning av full kylhusvärmebelastning och termisk dimensionering.

Optimerad rördiameter, fendelning och kretslayout för takutrymme.

Uppskattningar av köldmedieladdning och layoutritningar tillhandahållna av våra Kina-baserade ingenjörer.

4. Material av livsmedelshygien

Aluminiumlegering med anodiserad eller speciell ytbehandling.

Uppfyller kinesiska och internationella standarder för kontakt med livsmedel.

Innerrör rengöras före montering; överensstämmelsedeklaration ingår.

5. Ammoniakkompatibilitet

Fullt kompatibel med R717 ammoniakkylning.

Beslag och anslutningar helt i aluminium; inga kopparkomponenter.

Lämplig för stora livsmedelsbearbetnings- och kylkedjeanläggningar.

6. Konkurrenskraftig prissättning från Kina

Högkvalitativa, livsmedelshygiencertifierade spolar till konkurrenskraftiga priser.

Fullständig fabriksdokumentation: läckagetestcertifikat, materialdeklaration, installationsmanual, kopplingsschema för avfrostning.

Korta ledtider för upprepade OEM-order med bibehållna produktionsverktyg.

Certifieringar

•ISO 9001 — Kvalitetsledningssystem, produktionsanläggning i Kina

•Aluminiumlegering av livsmedelshygienisk kvalitet — materialöverensstämmelsedeklaration per enhet

•Fabrikstest av tryckluftsläckage — 100 % testad; certifikat utfärdat per enhet

•GB/T 15912 — Kinas nationella standard för flänsrör av aluminium och aluminiumlegering

•Kompatibel med GB 50072 — Kinas kod för design av kylförvaring (Q = K·A·Δt-beräkningsgrund)

•CE/PED-kompatibla konfigurationer tillgängliga för export på den europeiska marknaden

•Ammoniakklassade (R717) konfigurationer tillgängliga med beslag helt i aluminium

Fall

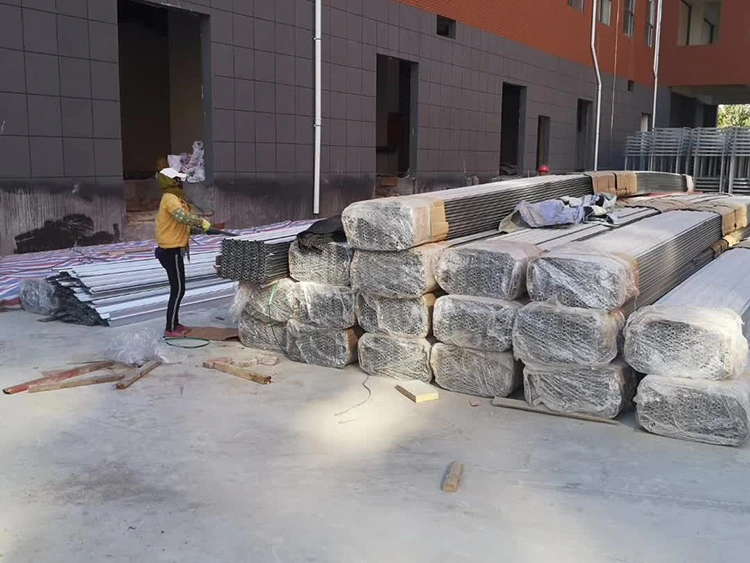

•Tiotusentals rörslingor i aluminium tillverkade i Kina och installerade globalt

•Levereras till kylhusentreprenörer, livsmedelsbearbetningsanläggningar, fiskeanläggningar och farmaceutiska kylkedjor över Asien-Stillahavsområdet och Mellanöstern

•Både HFC- och ammoniakkylsystem serveras

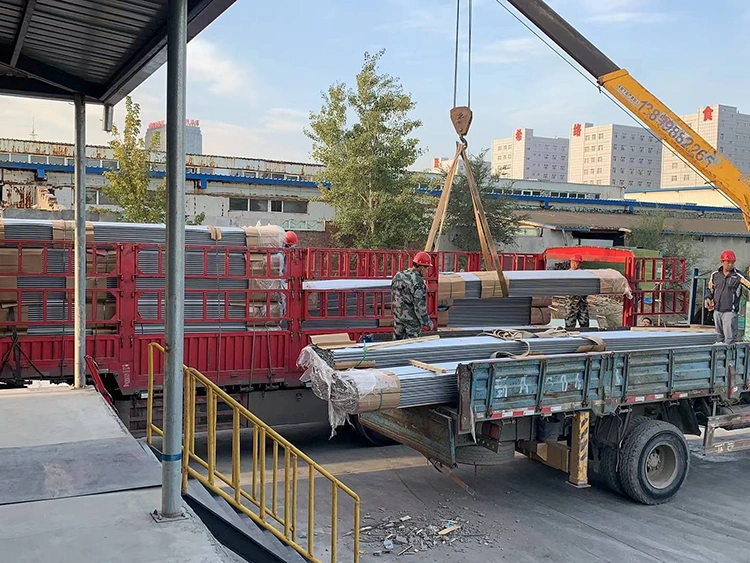

•98 % leverans i tid från vår produktionsanläggning i Kina

•Standardgaranti: 24 månader från avsändningsdatum mot tillverkningsfel

FAQ

F1: Vad är skorstenseffekten och varför är den viktig?

S: Skorstenseffekten är naturlig konvektion i ett kyllager av aluminiumrör. Kall luft sjunker ner genom vertikala fenkanaler medan varm luft stiger upp, vilket möjliggör effektiv värmeöverföring utan fläktar. Korrekt installation – 150–200 mm takfrigång och plan upphängning – säkerställer kontinuerlig naturlig cirkulation.

F2: Hur beräknar jag den nödvändiga värmeöverföringsytan?

A: Använd formeln A = Q / (K · Δt), där K = 9–10 W/m²°C och Δt ≈ 10°C. Välj sedan rördiameter och fentyp:

φ25 2-fin = 0,29 m²/m

φ32 2-fin = 0,34 m²/m

φ32 3-fin = 0,495 m²/m

Våra Kina-baserade ingenjörer kan utföra fullständiga beräkningar för ditt projekt.

F3: Varför begränsa engångsrörets längd?

S: För lång längd ökar tryckfallet, vilket minskar kylkapaciteten. Gränser: φ25 = 80 m, φ32 = 100 m. För större butiker, använd flera kortare parallella passager med Venturi vätskefördelare.

F4: Kan aluminiumrörsslingor användas med ammoniak (R717)?

A: Ja. Aluminium är helt ammoniakkompatibelt. Lynxcool tillverkar ammoniakklassade spolar i Kina med beslag helt i aluminium och full trycktestning. Koppar får inte användas.

F5: När och hur ska jag tina?

S: Rekommenderade utlösare: fjäderfrost ≥10 mm eller hård is ≥5 mm. Vanligtvis 2–4 cykler per 24 timmar, med elvärmare. Avfrostning avslutas via yttemperaturgivare eller timer. Manuell avfrostning är möjlig för ovanliga förhållanden.

F6: Vad är en Venturi-vätskedistributör?

S: En munstycksanordning vid varje greninlopp som säkerställer jämn köldmediefördelning med hjälp av Venturi-effekten. Förhindrar översvämning eller svältning av rör, förbättrar förångarens effektivitet och förhindrar vätskeslag.

F7: Hur jämför en aluminiumrörspiral med en fancoil-förångare?

S: Fläktkonvektorer drar ner temperaturen snabbare och sparar takutrymme. Rörslingor i aluminium använder noll fläktenergi, bibehåller högre luftfuktighet (90–95 % mot 75–85 %), minskar produkttorrförlusten och stabiliserar temperaturen. Idealisk för applikationer med förstklassig mat, läkemedel och hög luftfuktighet.
