Barrörsförångarhylla i stål

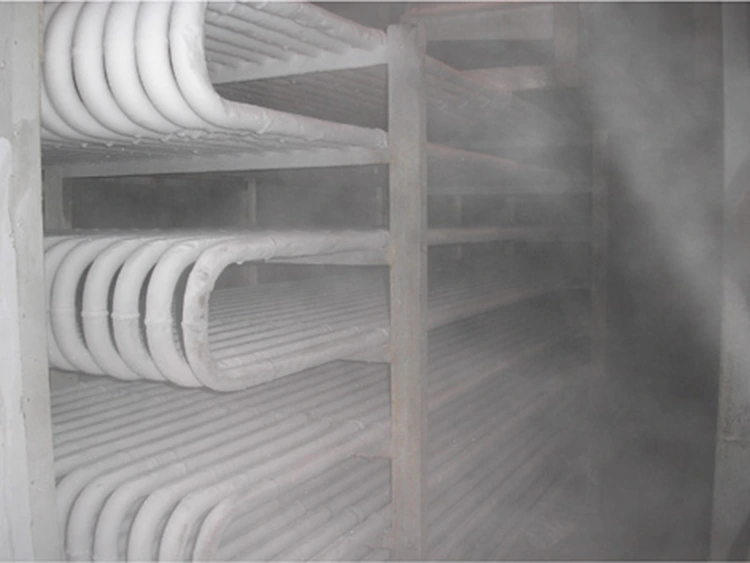

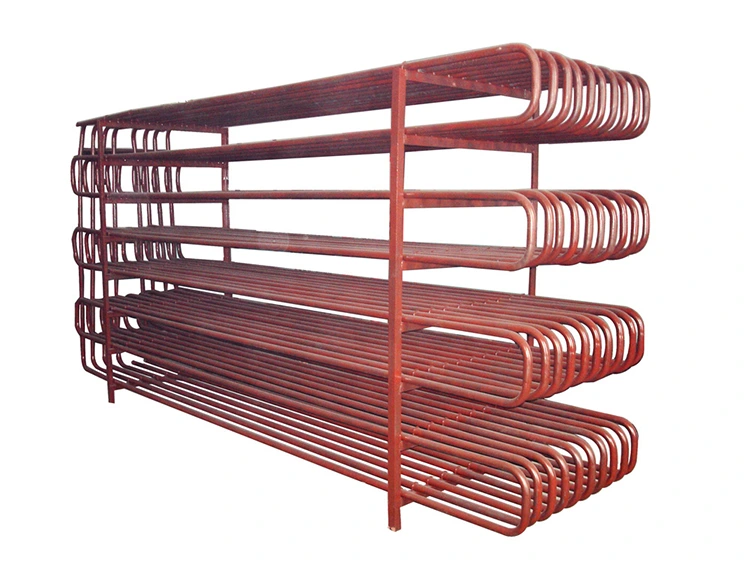

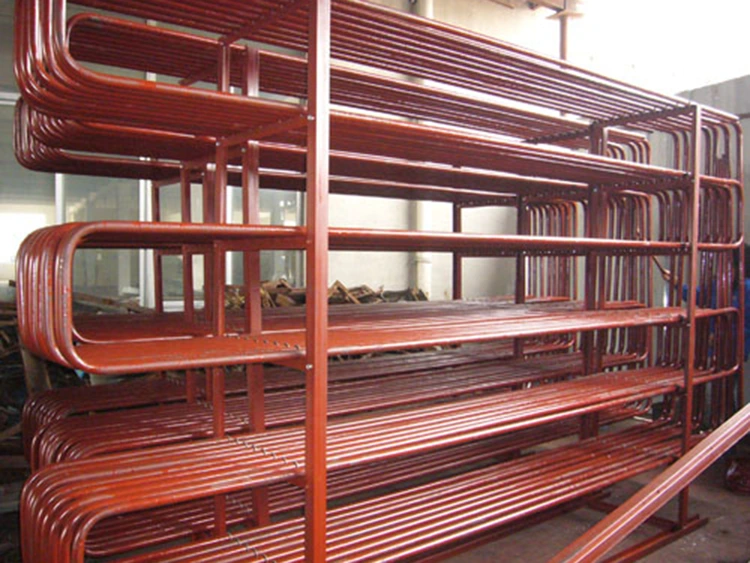

Lynxcool's Steel Bare-Tube Evaporator Shelf är ett slitstarkt, långvarigt statiskt förångarsystem som består av flera lager av parallella kala stålrör sammankopplade med U-formade returböjar i ändarna, alla svetsade på en robust stålram. Köldmediet avdunstar direkt inuti stålrören, som samtidigt fungerar som både kylyta och lastbärande hyllor; pallar eller produkter placeras direkt på dem, vilket underlättar högeffektiv värmeöverföring.

Jämfört med förångare av aluminiumplåt eller flänsar, erbjuder denna stålrörskonstruktion överlägsen motståndskraft mot slag och böjning, kräver ingen precisionssvetsning och har en hög belastningskapacitet, vilket gör den idealisk för tung lastpallslagring, storskaliga kylförvaringsanläggningar och anläggningar för bearbetning av skaldjur. Dess fläktlösa design med naturlig konvektion ger en kyleffekt som kännetecknas av noll energiförbrukning, höga luftfuktighetsnivåer och minimala temperaturfluktuationer.

Tillverkningsplats: Qingdao, Kina

Tillämpliga kylförvaringstyper: Ammoniakkylda kylrum, fiskrum, frysar, köttlagringsanläggningar

Material: Kolstål

Livslängd: 20–40 år

Tekniska parametrar

Varje barrörsförångarhylla av stål genomgår trycktestning på vår fabrik i Kina och åtföljs av omfattande kvalitetsinspektioner, svets- och materialrapporter, samt en installations- och underhållsmanual.

I vilka fält kan denna produkt användas?

1. Storskalig ammoniakkylförvaring och palleterad kylning

Förångarhyllor i stål med bara rör är lämpliga för förvaring av kött, mejeriprodukter, fisk och frysta livsmedel, och rymmer både hel- och halvpallskonfigurationer. Den har högeffektiv direktkylning med ammoniakavdunstning och är designad för att tåla tunga belastningar.

2. Fiskefartyg Fiskhåll

Idealiskt för kylning av hel fisk, fiskblock och saltad fisk, detta system är konstruerat för att motstå skrovvibrationer och havsvattenkorrosion. Ytbehandlingsalternativ inkluderar varmförzinkning eller epoxibeläggning.

3. Kylförvaring och blastfrysrum

Designat för lagring av sektionerat nötkött och fläsk – vare sig det hängs på krokar eller placeras på pallar – har detta system en bärförmåga som är betydligt överlägsen den hos aluminiumplåt eller flänsförångare, samtidigt som det ger utmärkt naturlig kylning med konvektion.

4. Eftermontering och utbyte av kylförvaring

Lämplig för att ersätta åldrande förångare, erbjuder denna lösning skräddarsydda dimensioner, uppgraderad väggtjocklek och moderna kylanslutningsgränssnitt.

5. Brinekyltankar och nedsänkningsförångare

Med stålrör nedsänkta direkt i saltlösningskylvätska, säkerställer detta system högeffektiv värmeväxling. Tillverkad av kolstål som är kompatibelt med både ammoniak och saltlösning, finns den i skräddarsydda design.

Viktiga tekniska funktioner

1. Svetsad stålrörstruktur: Integrerar lastbärande och kylfunktioner; erbjuder en livslängd på 20–40 år, vilket eliminerar sårbarhetsproblemen i samband med aluminiumplåtar.

2. Ammoniakkylningskompatibilitet: Tillverkad av kolstål som är resistent mot ammoniakkorrosion, vilket gör den idealisk för användning i storskaliga ammoniakbaserade kylförvaringsanläggningar och fiskrum.

3. Hetgasavfrostning: Den föredragna metoden för ammoniaksystem; den återanvänder kompressorenergi, vilket säkerställer hög energieffektivitet.

4. Naturlig konvektionskylning: Kräver inga fläktar, vilket bibehåller höga luftfuktighetsnivåer och minimerar temperaturfluktuationer.

5. Heavy-Duty Design: Stöder en lastkapacitet på 200–2000 kg per våning, vilket möjliggör direkt placering av pallar.

6. Korrosionsskyddsbehandling: Har varmförzinkning eller korrosionsskyddande epoxifärg, anpassad för att passa specifika miljöförhållanden.

Varför välja Lynxcool Steel Bare-Tube Evaporator-hyllor?

1. Certifiering av tryckkärlssvetsning: Svetsad av certifierade fackmän i enlighet med ASME IX, EN 287 och GB 150. Varje enhet testas hydrauliskt före leverans.

2. Anpassade kylförvaringsmått: Designad för att matcha din kylrumslayout, pallhöjd och rörkonfiguration.

3. Expertis på ammoniaksystem: Optimerad för förångningstryck, avfrostningscykler, oljeretur och vätskedistribution.

4. Erfarenhet av marin och tung industri: Lämplig för fiskefartyg och industriell användning, med anti-vibration och anti-korrosionsdesign, som uppfyller klassificeringsstandarder.

5. Konkurrenskraftiga priser i Kina: 20–35 % lägre kostnad än jämförbara europeiska produkter med jämn kvalitet.

FAQ

F: Vad är skillnaden mellan stålrörshyllor och platta hyllor i aluminium?

S: Båda använder fläktlösa förångare. Stålrörshyllor använder flera stålrör som stödstruktur och köldmedieflödeskanaler - dess robusta struktur och tyngre vikt gör den idealisk för pallgods, ammoniakkylsystem och marina miljöer. Plattställ av aluminium har en slät plan yta – dess lägre vikt gör den mer lämpad för förvaring av plattbottnade produkter som fiskfiléer, pallförpackade förpackningar eller läkemedel, och den har också utmärkt värmeledningsförmåga. Lynxcool tillverkar båda typerna av ställningar och ger professionella urvalsråd baserat på specifika applikationsscenarier.

F: Varför används kolstål, snarare än aluminium, vanligtvis för ammoniakkylskåp?

S: Stål har högre drag- och sträckgräns, vilket möjliggör användning av rör med mindre diameter vid tunga belastningar (500–1 000 kg per lager). Aluminium används vanligtvis för lättare varor; och koppar, på grund av dess inkompatibilitet med ammoniak, används aldrig i ammoniakkylsystem.

F: Vad är arbetsprincipen för upptining av het ammoniak?

S: Ammoniakånga av hög temperatur från kompressorn strömmar genom rörledningarna i racket och smälter frosten genom att frigöra latent värme. Den kondenserade flytande ammoniaken strömmar sedan tillbaka till kylsystemet. Hela avfrostningscykeln varar vanligtvis 20–45 minuter, och den är mer energieffektiv än elektrisk avfrostning.

F: Vilken ytbehandlingsprocess rekommenderas för marina miljöer eller kylutrymmen för fiskefartyg?

S: Vi rekommenderar en kombination av "varmförzinkning + dubbelskikts rostskyddsbeläggning": applicera först en zinkrik epoxiprimer, applicera sedan en epoxitäckfärg med hög filmtjocklek. Om appliceringsmiljön är extremt tuff rekommenderar vi att du lägger till ett extra lager av polyuretan eller polyurea topplack. Specifika korrosionsskyddsspecifikationer måste anpassas baserat på fartygstyp och faktiska driftsförhållanden.

F: Kan du tillhandahålla ersättningsställ baserat på dimensionerna på befintlig utrustning?

A: Ja. Ange de specifika dimensionerna för de befintliga racken, vilken typ av köldmedium som används och detaljerad information om anslutningsgränssnitten. Lynxcool kommer sedan att skapa måttritningar baserat på denna information och skicka dem till kunden för bekräftelse innan produktionen påbörjas. Produktionscykeln (leveranstiden) är vanligtvis 5–9 veckor.

F: Stöder hyllan pallgods?

A: Ja. Vi erbjuder hyllhyllor som är kompatibla med standardpallar, som rymmer 800×1 200 mm eller 1 000×1 200 mm pallar. Standardhyllor har en nominell lastkapacitet på 500–1 500 kg per hylla; för laster över 2 000 kg erbjuder vi även strukturellt förstärkta speciallösningar. För icke-standardiserade anpassade konstruktioner kommer vi att tillhandahålla motsvarande strukturmekaniska beräkningar.

F: Var tillverkas dessa barrörsförångarhyllor i stål? Vilka kvalitetskrav uppfyller de?

S: Dessa produkter är designade och tillverkade i vår fabrik i Kina, som är certifierat enligt ISO 9001 kvalitetsledningssystem. Kvalitetssäkring (QA) omfattar certifierade svetsare, materialprovning, 100 % hydrostatisk provning, ytinspektion och dimensionsverifiering. Alla relevanta dokument kommer att levereras med varorna.
