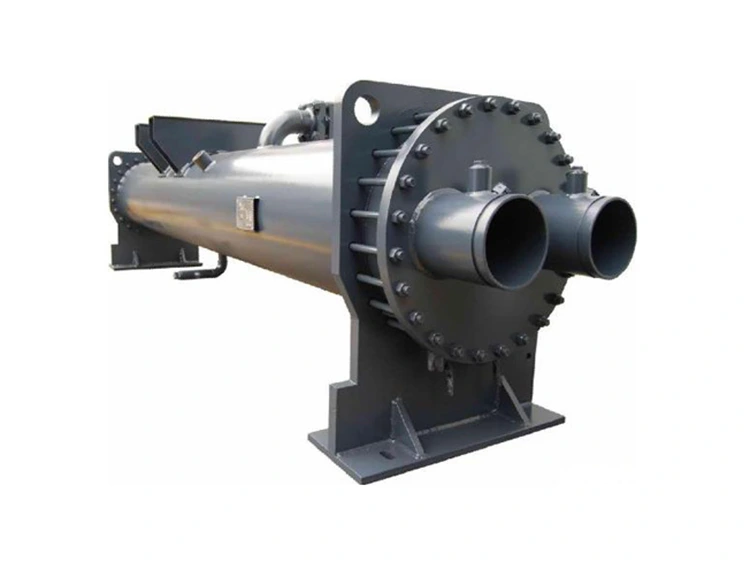

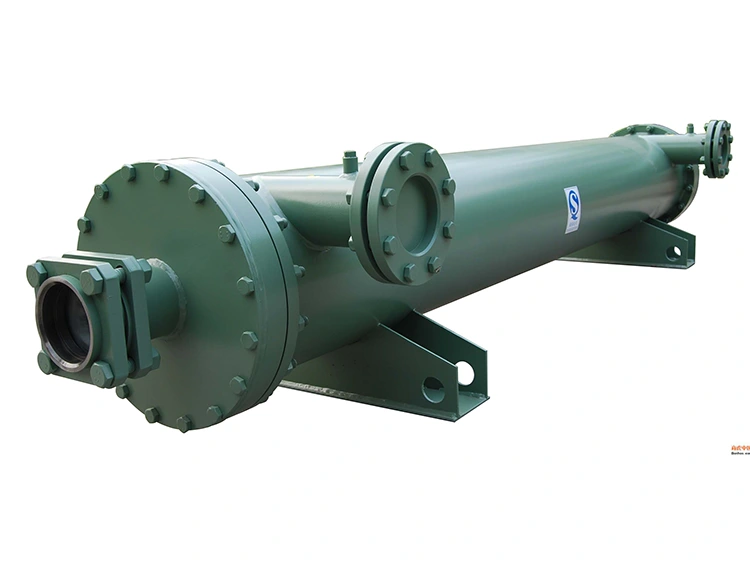

Skal-och-rör förångare

Shell-and-Tube-förångaren är den föredragna förångartypen för system över 50 kW kylkapacitet, där dess höga termiska massa, toleransen för smutsiga eller korrosiva processvätskor och det enkla mekaniska underhållet ger den avgörande fördelar jämfört med alternativen plåt, spole eller hårdlödda plåt. Lynxcool konstruerar och tillverkar varje skal-och-rörförångare enligt projektspecifika termiska och tryckkrav, med designkoder som täcker GB 151, ASME Section VIII Div. 1 och PED 2014/68/EU.

Standardköldmediekompatibilitet inkluderar ammoniak (R717), CO₂ (R744), HFC-blandningar (R22, R404A, R507A, R134a, R410A) och nästa generations HFO/HFC-blandningar (R448A, R449A, R452A). Anpassade materialspecifikationer finns tillgängliga för högtrycks-CO₂-transkritiska kretsar och för processvätskor utanför standard vatten/glykol-kemi.

Tekniska parametrar

Tillämpningsomfång

Industriell kylning

•Kyl- och kyllagercylindrar — översvämmade R717- eller R744-kretsar

•Blästfrysning och glykolkretsar i spiralfrysar — ​​lågtemperatursaltlösning ned till -55 °C avdunstar

•Ammoniakförpackade skruvkylaggregat — DX- eller översvämmade skalsidor

• CO₂-transkritiska boostersystem — högtrycksgaskylare och förångare

Process & industriell kylning

•Kemisk reaktormantelkylning — korrosionsbeständiga titan- eller 316L rörbuntar

•Plastformsprutning och extrudering av kylvattenkretsar

•Jäsningstankar för mat och dryck och pastörkylslingor

•Farmaceutisk processkylning i renrum med GMP-kompatibel ytfinish

• Sekundär kylning med glykolslinga i datacenter (hög flödeshastighet, låg ΔT-design)

VVS & Fjärrkyla

•Stora centrifugal- och skruvkylare — ersätter OEM-komponenter eller fristående uppgradering

•Fjärrkyla värmeväxlarstationer — vatten-till-vatten eller kylmedel-till-vatten uppgifter

•Frikylande hybridkretsar — ​​högtrycksförångare för varmvattenåtervinning

Kärntekniska funktioner

1.  Konfiguration av översvämmad vs. DX Shell-Side

Lynxcool designar Shell-and-Tube Evaporator i antingen översvämmad eller direktexpansion (DX) skalsidekonfiguration. Översvämmade förångare upprätthåller en flytande köldmedienivå över hela rörbunten, maximerar våt yta och levererar totala värmeöverföringskoefficienter (U) 20–35 % högre än DX vid samma rörgeometri. De är standardvalet för ammoniaksystem och stora HFC-skruvkylare. DX-konfigurationer tillämpas där vätskeladdningsminimering är kritisk – CO₂-säkerhetszoner, HFO-låg-GWP-system eller modulära kylaggregat där kontroll av köldmedielager är ett myndighetskrav.

2.  Förbättrad rörytgeometri

Standardkopparrör är specificerade med en invändigt räfflad (mikrofen) profil på vatten-/processsidan, vilket ökar den invändiga våtarean med 60 – 80 % jämfört med en slät borrning och inducerar turbulens vid lägre Reynolds-tal. Den yttre ytan på kylmediesidan använder en lågfenad profil (26 fpi) som ökar kärnans kokarea och minskar början av uttorkning. För ammoniakfyllda applikationer används släta externa rör för att undvika vätskeindragning - den större bubbelavgångsdiametern hos NH₃ gynnas av en obehindrad yttre yta.

3.  Multi-Pass Tube Arrangement

Enkelpasskonstruktioner minimerar tryckfallet i applikationer med högt flöde och låg ΔT (datacenterkylning, fjärrkyla). Två-pass och fyra-pass design ökar rörsidans hastighet vid lägre flödeshastigheter, bibehåller turbulent flöde (Re > 10 000) och höga filmkoefficienter även vid dellast. Passkonfigurationen väljs under termisk design för att möta projektspecifika ΔT-, tryckfalls- och pumpenergimål samtidigt.

4.  Tryckkärlsteknik och efterlevnad av kod

Varje Shell-and-Tube Evaporator-skal är tillverkat av certifierad tryckkärlsplatta (Q345R eller SA-516 Gr.70), radiografiskt testad vid längsgående sömmar (RT Grade II) och hydrostatiskt provade vid 1,25× designtryck före isolering. Rör-till-rörplåt skarvar är valsexpanderade och tätningssvetsade för ammoniakservice. Tredjepartsinspektion av CCS, TÜV eller Bureau Veritas är tillgänglig på begäran. Fullständiga materialtestrapporter (MTR), svetskartor och trycktestcertifikat levereras med varje enhet.

5.  Korrosionsskydd och materialflexibilitet

Korrosionsskydd på skalsidan är inneboende i kylvätskans miljö. Material på rörsidan väljs för att matcha processvätskan: standard TP2-koppar för rent kylt vatten; 316L rostfritt stål för milda syror, klorerat vatten eller livsmedelsklassade kretsar; titan Grade 2 för havsvatten, bräckt vatten eller aggressiva kemikalier; cupronickel 90/10 för marina applikationer. Rörplåtsmaterial är anpassat till rörlegeringen för att eliminera galvanisk koppling.

6.  Fabriksmontering och testning

Varje skal-och-rörförångare är helt monterad, isolerad och trycktestad på Lynxcool-fabriken före leverans. Anslutningsflänsar är tändsticksborrade enligt kundens rörspecifikationer. Fabriksapplicerad polyuretanisolering med slutna celler (50 mm standard, 75 mm för lågtemperaturdrift under -20 °C förångning) eliminerar isoleringsarbete på plats och säkerställer konsekvent fuktbarriärintegritet. Enheterna levereras med kvävehållande laddning (0,05 – 0,1 MPa) för att förhindra intern oxidation under transport och lagring.

Varför samarbeta med Lynxcool

•Projektspecifik termisk design: varje skal-och-rörförångare är dimensionerad efter din exakta belastning, vätskeegenskaper, nedsmutsningsfaktorer och tillåtet tryckfall — inte valt från en fast katalog

•Mångkodstillverkningskapacitet: GB 151, ASME VIII Div. 1 och PED 2014/68/EU från en enda fabrik, vilket minskar antalet leverantörer på internationella projekt

•Fullständig köldmediekompatibilitet: ammoniak, CO₂-transkritisk, HFC och nästa generations HFO-blandningar alla stöds med lämpliga material- och tätningsspecifikationer

•Dokumenterat kvalitetspaket: MTR, radiografiska testrapporter, hydrostatiska testcertifikat och namnskyltdata tillhandahålls som standard – utan extra kostnad

•Integrerad isolering och beläggning: fabriksfärdiga enheter kommer redo att anslutas, vilket eliminerar fältisoleringsunderleverantörer och QA-luckor

•Ersättnings- och eftermonteringsexpertis: Lynxcool kan omkonstruera en drop-in-ersättning för alla OEM-kylarcylinder, matchande flänsmönster, skalfotavtryck och munstycksorientering för att minimera anläggningens stilleståndstid vid byte

•Kinatillverkade kostnadsfördelar: 25 – 40 % lägre än motsvarande europeiska tryckkärltillverkare vid jämförbara certifierade kvalitetsnivåer, med ASME U-stämpel och PED CE-märkning tillgänglig

Vanliga frågor

F: Vad är skillnaden mellan en översvämmad och en DX skal-och-rör-förångare?

S: I en översvämmad förångare innehåller skalet en pool av flytande köldmedium som sänker ner hela rörbunten; Köldmediet kokar från vätskeytan och uppåt, vilket maximerar den våta ytan och värmeöverföringskoefficienterna. I en DX-förångare (direktexpansion) mäter expansionsventilen köldmedium in i skalinloppet och köldmediet förångas helt innan det når utloppet; vätskeladdningen är betydligt lägre. Översvämmade konstruktioner uppnår 20–35 % bättre U-värden och är att föredra för ammoniak och stora HFC-system. DX-designer väljs när minimering av köldmedielager är en prioritet.

F: Vilket rörmaterial ska jag ange för min processvätska?

S: För rent kylt vatten eller glykol är standard TP2-koppar det mest kostnadseffektiva valet. För milda syror, klorerat kyltornsvatten eller matkontaktkretsar, specificera 316L rostfritt stål. För havsvatten, bräckt vatten eller aggressiva kemikalier ger titan Grade 2 den bästa korrosionsbeständigheten. Lynxcools termiska ingenjörer kommer att bekräfta materialkompatibilitet mot din vätskekemirapport innan tillverkningsritningen utfärdas.

F: Kan du tillverka en ersättningsfat för ett befintligt chillermärke?

S: Ja — det här är en av våra vanligaste projekttyper. Ange OEM-namnskyltsdata, anslutningsflänsritning och skalets fotavtryck, så kommer Lynxcool att konstruera en drop-in-ersättning som matchar den ursprungliga termiska belastningen och alla mekaniska gränssnitt. Eftermonterade enheter levereras vanligtvis inom 8 – 12 veckor och installationen är ett direkt byte, vilket minimerar anläggningens stilleståndstid.

F: Vilka nedsmutsningsfaktorer använder du i termisk design?

S: Förinställda nedsmutsningsfaktorer följer TEMA-standarder: 0,000088 m²·K/W (0,0005 hr·ft²·°F/BTU) för rent kylvattenrörsidan och 0,000176 m²·K/W (0,001) för kyltorns kondensorvatten. Kunder kan ange projektspecifika nedsmutsningstillägg; vi införlivar dem direkt i HTRI eller Bell-Delaware termiska modell och dokumenterar dem på databladet.

F: Vad är det maximala drifttrycket för CO₂-transkritisk service?

S: För CO₂-högtrycks (gaskylare) sida, designar Lynxcool till 12 MPa designtryck med SA-516 Gr.70 skalplåt och högtrycksrör av kolstål eller rostfritt stål, tillverkade enligt ASME VIII Div. 1. För lågtrycksförångarsidan av ett CO₂-boostersystem är standard 4,0 MPa-design vanligtvis tillräcklig. Båda är inom fabrikens nuvarande kodomfång.

F: Hur är skal-och-rörförångaren isolerad och kan isoleringen tas bort för underhåll?

S: Fabriksapplicerat 50 mm polyuretanskum med slutna celler (75 mm för drift under -20 °C) är fäst vid skalets utsida och avslutas med en glasfiberförstärkt mantel. Båda ändhuvarna (vattenlådor) lämnas oisolerade eller försedda med löstagbara isoleringsdynor, vilket gör att rörknippena kan komma åt för mekanisk rengöring eller rörinspektion utan att riva huvudisoleringen. Slangpluggning eller byte av bunt kan utföras på plats utan kylmedelsåtervinning från skalsidan om enheten är isolerad och dränerad.

F: Vilken ledtid och vilket dokumentationspaket ska vi förvänta oss?

A: Standardenheter (DN 200 – DN 800, kopparrör, GB 151 kod): 4 – 6 veckor från ritningsgodkännande. Stora eller specialmaterialenheter (DN 1 000+, titan, ASME U-stämpel, PED): 8 – 14 veckor. Standarddokumentationspaket: Allmänt arrangemang, termiskt datablad, materialtestrapporter, svetskarta, radiografisk testrapport, hydrostatiskt testcertifikat, namnskyltgnidning och packlista. Intyg från tredje part (TÜV, BV, CCS) ingår när det specificeras vid beställning.
